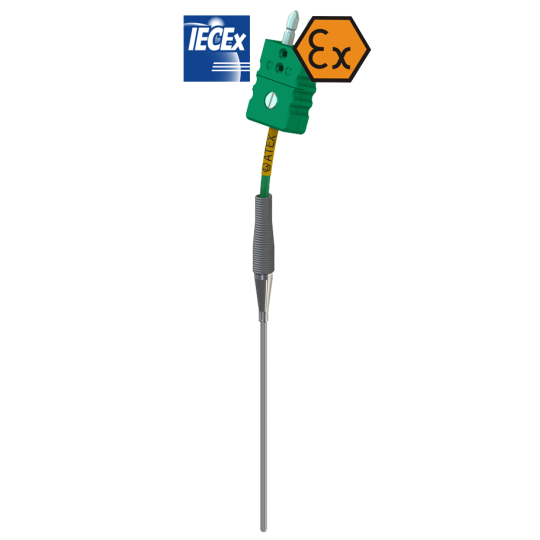

Termometro a resistenza a sicurezza intrinseca

Riferimento GXI-TRP-BTR

  • Campo di misura: -50 .. + 600 ° C
  • Progettazione generale di macchine e attrezzature
  • Misura della temperatura di liquidi, gas e solidi
  • Tutti i rami dell'industria
  • Installazione in aree pericolose:
    Gas, vapori, nebbie (G): Zona 0, 1, 2
    Polvere (D): Zona 20, 21, 22
    Miniere: M1

Caratteristiche del prodotto Termometro a resistenza a sicurezza intrinseca

Specificazioni

  • Sensore RTD a isolamento minerale serie XI-TRP-BT senza guarnizione del vaso (manicotto)
  • Realizzato con cavo rivestito internamente isolato con ossido di magnesio (MgO)
  • Dimensioni ridotte, diametro esterno da Ø1,5 mm
  • Breve tempo di risposta per il cambiamento di temperatura
  • Il sensore è pieghevole
  • Custodia in acciaio resistente agli acidi AISI316 (1.4401), AISI321 (1.4541)
  • Resistente alle vibrazioni


Molteplicità

Possibili combinazioni di diametri del condotto, molteplicità di sensori e linee di collegamento:

Diametro della guaina Semplice, ad esempio 1xPt100 Doppio, ad esempio 2xPt100
2 figlio 3 figlio 4 figlio 2 figlio 3 figlio 4 figlio
Ø1,5 mm · XNUMX€ · XNUMX€ · XNUMX€ · XNUMX€
Ø2,0 mm · XNUMX€ · XNUMX€ · XNUMX€ · XNUMX€
Ø3,0 mm · XNUMX€ · XNUMX€ · XNUMX€ · XNUMX€ · XNUMX€
Ø4,5 mm · XNUMX€ · XNUMX€ · XNUMX€ · XNUMX€ · XNUMX€
Ø6,0 mm · XNUMX€ · XNUMX€ · XNUMX€ · XNUMX€ · XNUMX€ · XNUMX€


Descrizione

Le termoresistenze con guaina sono costituite da cavi con guaina metallica i cui fili interni (Cu o Ni) sono isolati tra loro e dalla guaina esterna con polvere di ossido di magnesio (MgO). Ciò conferisce al sensore un'elevata resistenza alle vibrazioni, flessibilità, resistenza alla temperatura e un buon isolamento elettrico.

Questi sensori sono progettati per misurare direttamente la temperatura in luoghi difficili da raggiungere, nonché in tutti i luoghi in cui è necessario utilizzare sensori flessibili di piccolo diametro, elevata resistenza a vibrazioni e urti e con una risposta breve alla temperatura a lungo i cambiamenti.

A causa della stretta pressione dello strato isolante (MgO) e della corretta struttura dei fili interni e della guaina, i sensori possono essere piegati con un raggio di curvatura minimo di tre volte il diametro esterno della guaina.
