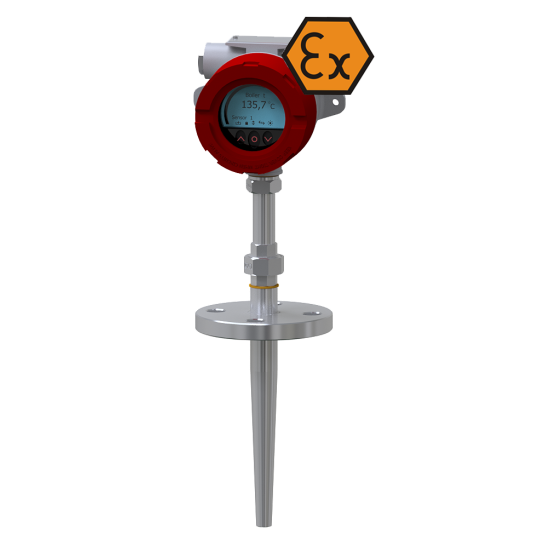

Termocoppia con display e collegamento - ATEX Exi / Exd

Riferimento GXDI-TTGBR

  • Campo di misura: -40 .. + 150 ° C
  • Costruzione del serbatoio
  • Impianti di processo tecnologico in tutti i rami dell'industria
  • Costruzione di macchine
  • Sistemi di ventilazione e condizionamento
  • Impianti di riscaldamento

Caratteristiche del prodotto Termocoppia con display e collegamento - ATEX Exi / Exd

Specificazioni

  • Il display di facile lettura da 60 mm di diametro fornisce una chiara indicazione della scala del processo, supportata da un grafico a barre radiale.
  • Tre pulsanti ottici che funzionano anche in condizioni difficili (opzione)
  • Menu facili da seguire guidano l'utente attraverso la programmazione con testi di aiuto scorrevoli
  • Funzionalità HART® 7 con compatibilità HART® 5
  • L'inserto di misura caricato a molla garantisce un contatto affidabile con il pozzetto termometrico
  • Diametro pozzetto: Ø6 ÷ Ø15 mm, o altro a richiesta
  • Materiale pozzetto: acciaio inox AISI321 (1.4541), AISI316L (1.4404) o altro a richiesta
  • Alta precisione su tutto il range di temperatura di esercizio


Istruzioni di montaggio

Sensori firmati es.jpg II 1 / 2G  et es.jpg II 1 / 2D sono stati progettati per la misurazione della temperatura in tutte le zone di esplosione di gas, liquidi, nebbia e polvere. Nella zona 0 o 20 può essere presente solo un tubo di protezione. La testa di connessione può essere solo nelle zone 1 (21) o 2 (22). Il confine tra le zone è la connessione filettata.

Sensori firmati es.jpg II 2G et es.jpg II 1 / 2D sono stati progettati per la misurazione della temperatura nelle zone 1 (21) e 2 (22).

Descrizione

Il sensore è costituito da un inserto di misura intercambiabile, un pozzetto termometrico saldato con connessione al processo e un trasmettitore di temperatura PR7501 montato in loco.

L'inserto di misura è la parte sostituibile del sensore completo che riduce i tempi e i costi di manutenzione del dispositivo di misura installato nell'oggetto. L'attacco a molla dell'inserto di misura fornisce una pressione perfetta sul fondo del tubo protettivo, riduce il tempo di reazione alle variazioni di temperatura e aumenta la precisione di misura e riduce le vibrazioni naturali, evitando così guasti meccanici ed elettrici.

La lunghezza di immersione, la connessione al processo, il design e il materiale del pozzetto termometrico, la testa di connessione possono essere selezionati individualmente per la rispettiva applicazione.

I dettagli che fanno la differenza

Il trasmettitore di temperatura HART® PR7501 da campo con display e pulsanti ottici consente una facile programmazione, assistenza e diagnosi dalla parte anteriore del sensore. Il display del sensore può essere ruotato con incrementi di 90 gradi per una facile visualizzazione verticale o orizzontale.



Esempio di installazione del sensore






Immagine Pulsanti ottici
