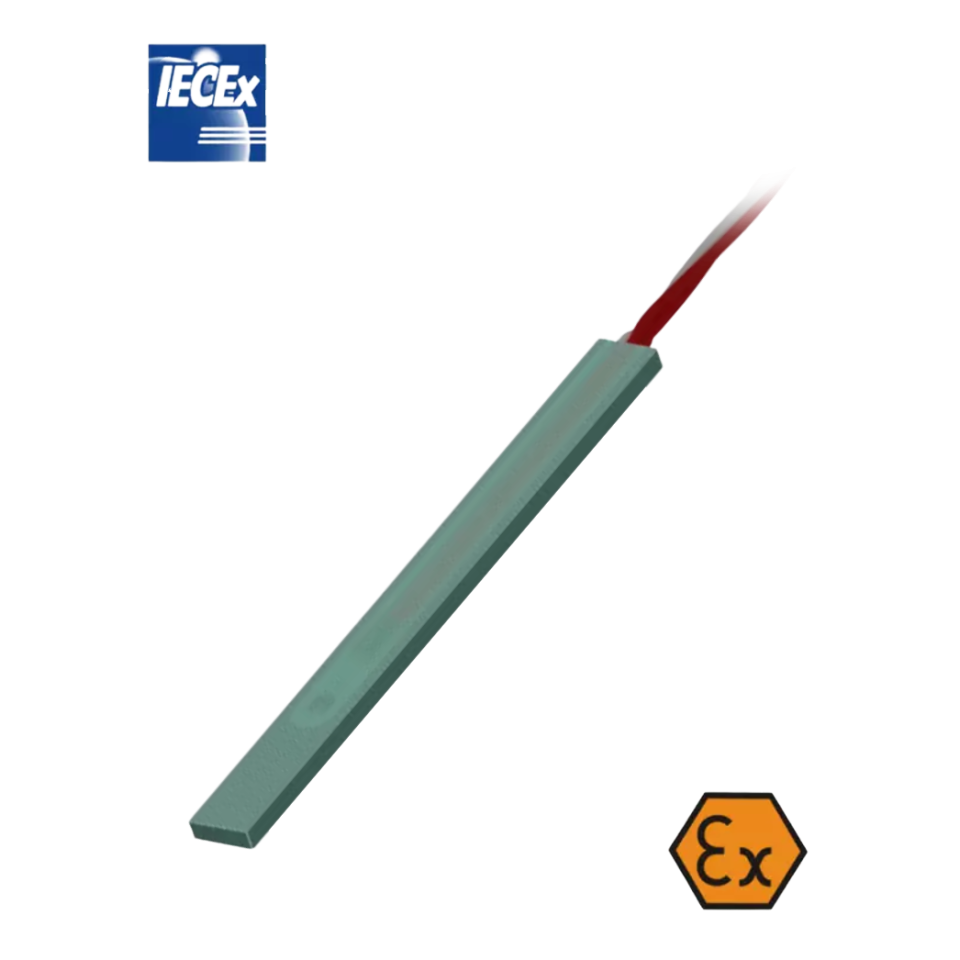

Termometro a resistenza all'intaglio ATEX a sicurezza aumentata

Riferimento: GXE-TOPE601R

Termometro a resistenza all'intaglio ATEX a sicurezza aumentata
  • motori elettrici
  • generatori
  • -40 .. +155 ° C / +180 ° C
  • RTD singolo e doppio

Spedizioni internazionali

Consegna standard o espressa

Pagamenti sicuri

Tutti i pagamenti sono sicuri e approvati.

Miglior prezzo garantito

Contattaci per definire la tua modalità di pagamento.

+ 33-233-611-670

Inglese - Francese - Tedesco - Spagnolo

Dettagli prodotto su "Termometro a resistenza con notch di sicurezza avanzato ATEX"

Specificazioni

  • Design singolo e doppio
  • Circuito di misura a 2, 3, 4 fili
  • Elemento sensibile:
    Pt100 (IEC 751)
    Ni100 (DIN 43760)
    Cu50 (GOST 6651-2009)
  • Design dell'elemento sensibile:
    ferita bifilare
  • Una vasta gamma di design
  • Classe di temperatura F (+ 155 ° C), H (+ 180 ° C)
  • Parametri non standard disponibili su richiesta:
    - dimensioni non standard
    - cavi secondo le specifiche del cliente
  • Rigidità dielettrica 2,5 kVAC / 60 sec., En
    Opzione 5,0 kVAC / 60 sec.

Descrizione

Inserire questi sottili RTD laminati nelle fessure dell'avvolgimento per rilevare le alte temperature prima che l'isolamento venga danneggiato. Si consigliano sei sensori per ogni motore, due per fase. Individuare i sensori vicino al punto più caldo degli avvolgimenti per ottenere le migliori prestazioni.

I sensori di temperatura sono a due fili avvolti, consentono di misurare la temperatura su quasi tutta la lunghezza della custodia. Ciò elimina il rischio di perdere una parte calda (o surriscaldata) dell'isolamento del sensore puntuale (CHIP).

Un filo di platino bifilare avvolto è posto all'interno della lastra di vetro stratificato epossidico. I cavi di collegamento sono collegati con cablaggio a due fili, normalmente sono dotati di isolamento in teflon. Il sensore ha un'elevata stabilità meccanica e non richiede isolamento aggiuntivo per un'alta tensione di 2,5 kV e, facoltativamente, 5,0 kV.

Le dimensioni del foglio laminato, la lunghezza e l'isolamento del cavo patch possono essere selezionati in base alle esigenze / requisiti dell'applicazione

Design unico di un'anima in filo avvolto



Nei nostri sensori, utilizziamo un esclusivo metodo di avvolgimento a due fili, in modo che il filo non si “spezzi” ai bordi di un'anima appositamente preparata. Ciò rende i termometri quasi completamente resistenti alle scariche corona o ad altri improvvisi transitori di potenza.

Altre versioni

I dati sopra menzionati sono solo una piccola parte del nostro programma di fornitura del sensore di temperatura dello statore. Su richiesta del cliente possono essere fornite anche altre versioni.

isolamento del cavo
2x0,22 mm2; Filettature: teflon® PFA; Giacca: teflon® PFA
3x0,22 mm2; Filettature: teflon® PFA; Giacca: teflon® PFA
3x0,22 mm2; Filettature: teflon® PFA; Schermo: intrecciatura in Cu; Giacca: teflon® PFA
4x0,22 mm2; Filettature: teflon® PFA
4x0,22 mm2; Filettature: teflon® PFA; Giacca: teflon® PFA
4x0,22 mm2; Filettature: teflon® PFA; Schermo: intrecciatura in Cu; Giacca: teflon® PFA
6x0,22 mm2; Filettature: teflon® PFA; Schermo: intrecciatura in Cu; Giacca: teflon® PFA
3x0,50 mm2; Filettature: teflon® FEP
3x0,50 mm2; Filettature: teflon® FEP; Schermo: intrecciatura in Cu; Giacca: teflon® FEP
4x0,50 mm2; Filettature: teflon® FEP
4x0,50 mm2; Filettature: teflon® FEP; Schermo: intrecciatura in Cu; Giacca: teflon® FEP
6x0,50 mm2; Filettature: teflon® FEP
6x0,50 mm2; Filettature: teflon® FEP; Schermo: intrecciatura in Cu; Giacca: teflon® FEP
8x0,50 mm2; Filettature: teflon® FEP
8x0,50 mm2; Filettature: teflon® FEP; Schermo: intrecciatura in Cu; Giacca: teflon® FEP

Generale

  • Riferimento GXE-TOPE601R
  • Nome Termometro a resistenza all'intaglio ATEX a sicurezza aumentata

Caratteristiche

  • Tipo prodotto 2x Pt100
    2x Pt500
    2x Pt1000
    Ni1000
    Pt100
    Pt500
    Pt1000
  • Numero di thread 2
    3
    4
  • Massima temperatura di esercizio 180 ° C
  • Precisione Classe A + -0.15 ° C
    Classe B + -0.3 ° C
  • Modello Sonda cablata

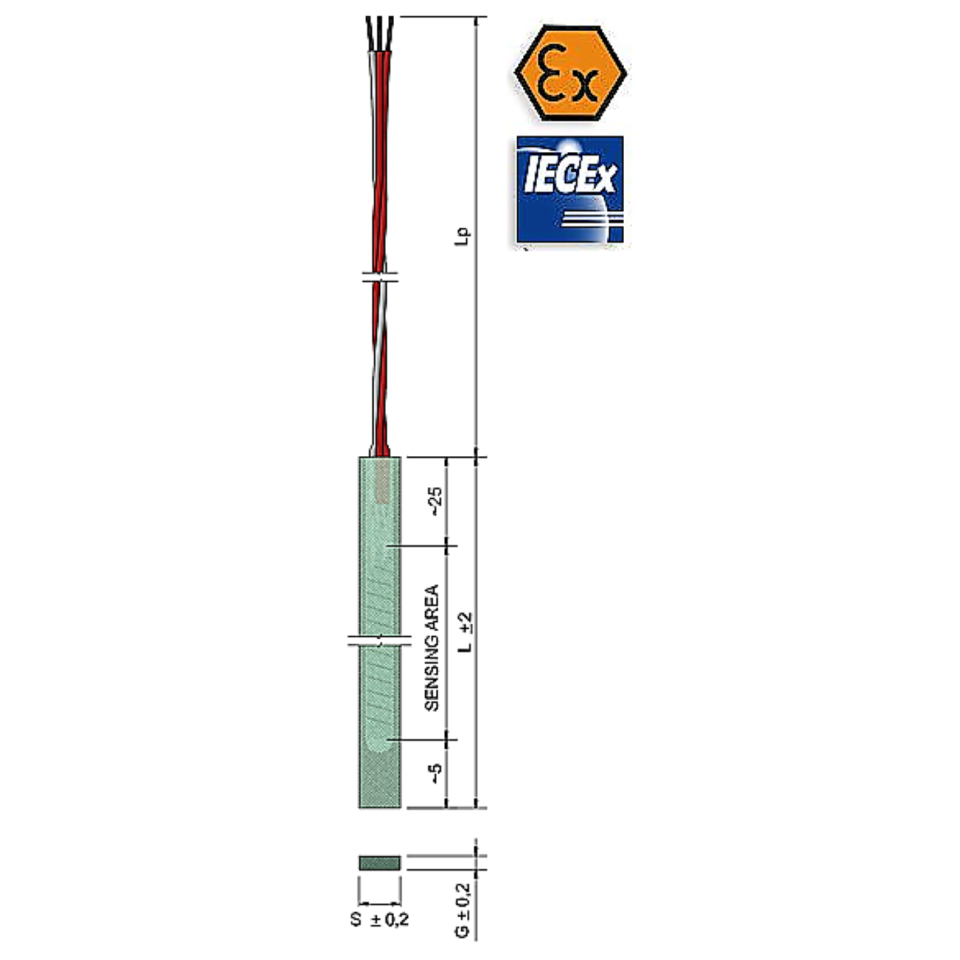

  • Dimensione S 6mm
    8mm
    10mm
  • Dimensione L 80mm
    100mm
    150mm
    200mm
    250mm
    500mm
  • Dimensione G 2.5mm
    2mm
    3mm
  • Certificazione ATEX EXI
  • Lunghezza del cavo 1000mm
    2000mm
    5000mm
