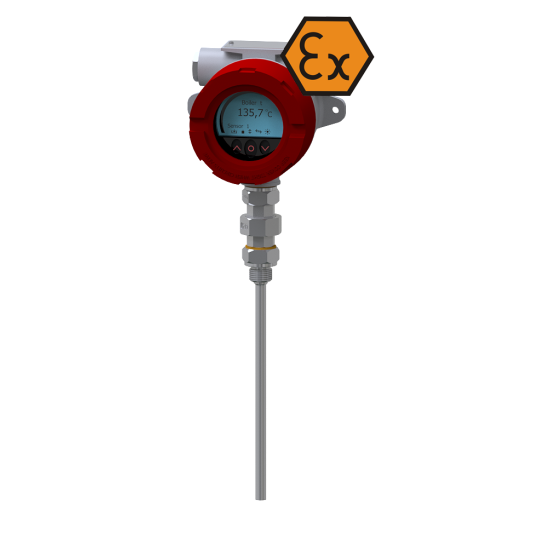

Termoresistenza testa di connessione con raccordo e riduzione - antideflagrante ATEX

Riferimento GXD-TOPBTR / GXD-APTOPBTR

  • Campo di temperatura di progetto: -200 .. + 550 ° C
  • Impianti di processo tecnologico in tutti i settori
  • Installazione in aree pericolose:
    Gas, vapori, nebbie (G): Zona 0, 1, 2
    Polvere (D): Zona 20, 21, 22
    Miniere: M2

Caratteristiche del prodotto Termoresistenza testa di connessione con raccordo e riduzione - antideflagrante ATEX

Specificazioni

  • RTD singolo e doppio
  • Inserto di misura a isolamento minerale intercambiabile
  • Guanto solido lavorato bene (forato) adatto per alte pressioni
  • Diametri pozzetto termometrico: personalizzati, secondo le specifiche del cliente
  • Materiale pozzetto: acciaio inossidabile 1.4541 (AISI321) o altro
  • Pressacavo ATEX I M2, II GD, IP65 (diametro cavo Ø5..10mm)
  • Segnale di uscita: RTD o 4..20 mA (opzione)


Istruzioni di montaggio

Sensori firmati es.jpg II 1 / 2G IIC T6 ÷ T5 Ga / Gb  et ex.jpg II 1/2D Ex ta/tb IIIC TX Da/Db  sono stati progettati per la misurazione della temperatura in tutte le zone di esplosione di gas, liquidi, nebbia e polvere. Nella zona 0 o 20 può essere presente solo un tubo di protezione. La testa di connessione può essere solo nelle zone 1 (21) o 2 (22). Il confine tra le zone è la connessione filettata.

Sensori firmati es.jpg II 2G IIC Tx Gb  et ex.jpg II 2D Ex tb IIIC TX Db  sono stati progettati per la misurazione della temperatura nelle zone 1 (21) e 2 (22).

Descrizione

Il sensore è costituito da un inserto di misura intercambiabile, un pozzetto termometrico forato, un collo e una testa di connessione in alluminio dove è possibile il montaggio di un trasmettitore di temperatura con un segnale di uscita 4-20 mA / HART® o Profibus®PA.

L'inserto di misura è la parte sostituibile del sensore completo che riduce i tempi e i costi di manutenzione del dispositivo di misura installato nell'oggetto. L'attacco a molla dell'inserto di misura fornisce una pressione perfetta sul fondo del tubo protettivo, riduce il tempo di reazione alle variazioni di temperatura e aumenta la precisione di misura e riduce le vibrazioni naturali, evitando così guasti meccanici ed elettrici.

La lunghezza e il design del pozzetto termometrico, la testa di connessione, il tipo e il numero di sensori, la precisione e il metodo di connessione possono essere selezionati individualmente per la rispettiva applicazione.

Trasmettitore di temperatura (opzione)

Il trasmettitore è montato all'interno della testa di connessione del sensore, direttamente sull'inserto di misura.



Tipo GW1 alluminio, pressacavo M20x1,5
Tipo GW2 alluminio, 2 x pressacavo M20x1,5
Tipo GW3 alluminio, pressacavo M20x1,5, con finestra per display LED locale (LPI-02)
Tipo GW4 alluminio, 2 x pressacavo M20x1,5, con finestra per display LED locale (LPI-02)
Tipo S1 acciaio inox, pressacavo M20x1,5
Tipo S2 acciaio inossidabile, 2 x pressacavo M20x1,5
