SENSORE DI TEMPERATURA CON PROTOCOLLO DI USCITA CAN PER AMBIENTE ESTERNO

Riferimento GKSD114R

Consegna in 3-5 settimane

Tipo di sensore

(K - con connettore) KSD 114A

KSD 114AK

Segnale di uscita CAN / CANOpen-CIA DS 301

Campo di misura da -30 a 70 ° C

Precisione elettronica *) ± 0,2 ° C

Tipo / Precisione dell'elemento sensibile *) Pt 100 / ± (0,3 ° C + 0,0005 | t |)

Tensione di alimentazione (U) da 15 a 30 V CC

Tensione di alimentazione nominale (Un) 24 V DC

Massima potenza assorbita / corrente: 500 mW

tipico: 300 mW

Indice di protezione IP 65 secondo EN 60529 e successive modifiche

Lunghezza asta 50 mm

Diametro gambo standard 6 ± 0,2 mm

Materiale stelo acciaio inossidabile DIN 1.4301

Resistenza di isolamento> 200 MOhm a 500 V / CC, 25 ° C ± 3 ° C; umidità <85%

Dimensioni testa 70 × 63 × 34 mm

Materiale della testa LEXAN (conforme a EN 45545-2)

Tipo di connettore nella testa

(per sensori con connettore) RSFM4 - M12- Lumberg

Sezione filo consigliata

(per sensori con pressacavo) da 0,14 a 1 mm2

Condizioni di lavoro temperatura ambiente: da -40 a 80 ° C

umidità relativa dell'aria: max. 100%

pressione atmosferica: da 70 a 107 kPa

Peso minimo 150 grammi

*) L'errore di misura del sensore di temperatura KSD 114A dipende dalla portata e dalla tensione di alimentazione (errore di metodo) e può essere compreso tra -1,0 e 1,5 ° C.

test

Prove di urti e vibrazioni

categoria 1, classe B secondo EN 61373

Compatibilità elettromagnetica secondo EN 50121-3-2

Test di isolamento 1,5 kVDC per 1 minuto secondo EN 50155

Caratteristiche del prodotto SENSORE DI TEMPERATURA CON PROTOCOLLO DI USCITA CAN PER AMBIENTE ESTERNO

Questo sensore di temperatura con uscita digitale CAN (CANopen) - KSD 114 è progettato per misurare la temperatura dell'aria esterna. Nel segmento di applicazione dei veicoli ferroviari, viene utilizzato ad esempio per misurare la temperatura dell'aria nelle sale macchine delle locomotive, può far parte del sistema di controllo della temperatura negli abitacoli o viene utilizzato per indicare la temperatura nella sala macchine come parte del sistema di protezione antincendio.

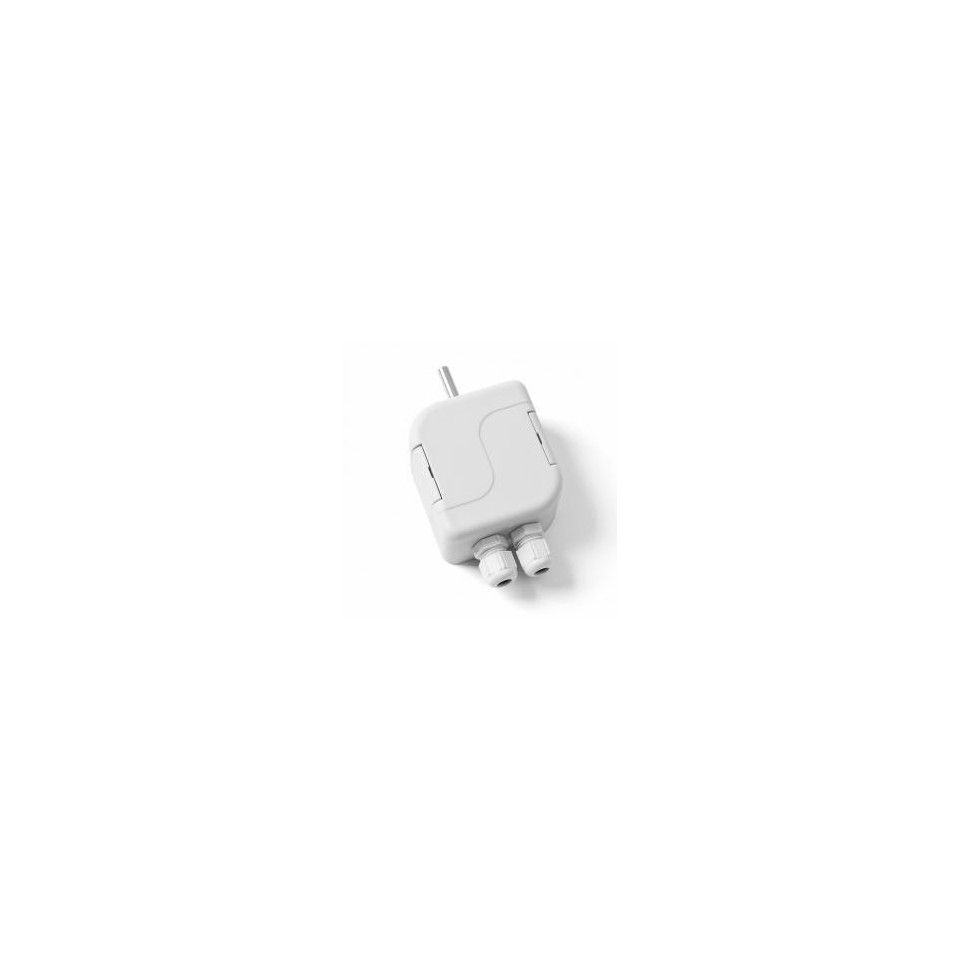

Il sensore di temperatura con uscita digitale CAN (CANopen) - KSD 114 per ambiente esterno è costituito da una testa in plastica e da un alloggiamento in metallo, dove è posizionato l'elemento sensibile per la misura della temperatura (sensore). Nella testa è presente una morsettiera con collocata un convertitore, alla quale è collegato tramite un gommino o un connettore un cavo di alimentazione per l'alimentazione del sensore e il segnale di uscita digitale a seconda del tipo di sensore.

SD 114A, SD 114AK - Protocollo di comunicazione CANopen / CiA DS 301, comunicazione tramite CAN bus

Il range di temperatura di utilizzo dei sensori è definito nella tabella dei parametri tecnici per le diverse versioni dei sensori. I sensori soddisfano l'indice di protezione IP 65 secondo la norma EN 60529 e successive modifiche. Installazione del sensore consigliata:

per la misurazione della temperatura dell'aria esterna - si consiglia l'installazione sul lato freddo dell'edificio (nord o nord-ovest) in modo che il sensore 097.11en non sia esposto alla luce solare diretta. Si consiglia l'installazione a 2/3 dell'altezza della parete dell'edificio.

per misurare la temperatura dell'aria interna in locali, uffici o capannoni di produzione - si consiglia l'installazione su una parete interna ad un'altezza di 1,5 m, nelle aree di movimento delle persone, in luoghi non esposti al sole e non influenzati dal calore dei termosifoni o dall'illuminazione

Il sensore è progettato per funzionare in un ambiente chimicamente non aggressivo, l'uso deve essere scelto in base alla temperatura e alla resistenza chimica della testa del sensore.

ACCESSORI

Connettore CONEC 43-00092

cavi di collegamento con connettore RKT diritto o connettore RKWT angolato

PROVE, DICHIARAZIONE, TARATURE

Le prove del tipo sono eseguite da un organismo notificato secondo la norma EN 50155 e successive modifiche, Applicazioni ferroviarie - Apparecchiature elettroniche utilizzate sul materiale rotabile, Art. 12.2.9, 12.2.11

- Compatibilità elettromagnetica secondo EN 50121-3-2 e successive modifiche

- Test di isolamento secondo EN 50155, come modificato

- Prove di urti e vibrazioni secondo EN 61373, e successive modifiche

Il prodotto soddisfa i parametri secondo EN 45545-2, come modificato, Protezione antincendio dei veicoli ferroviari - Parte 2: Requisiti per il comportamento al fuoco di materiali e componenti. Può essere fornito con materiali conformi allo standard di sicurezza antincendio NFPA 130 e successive modifiche.
