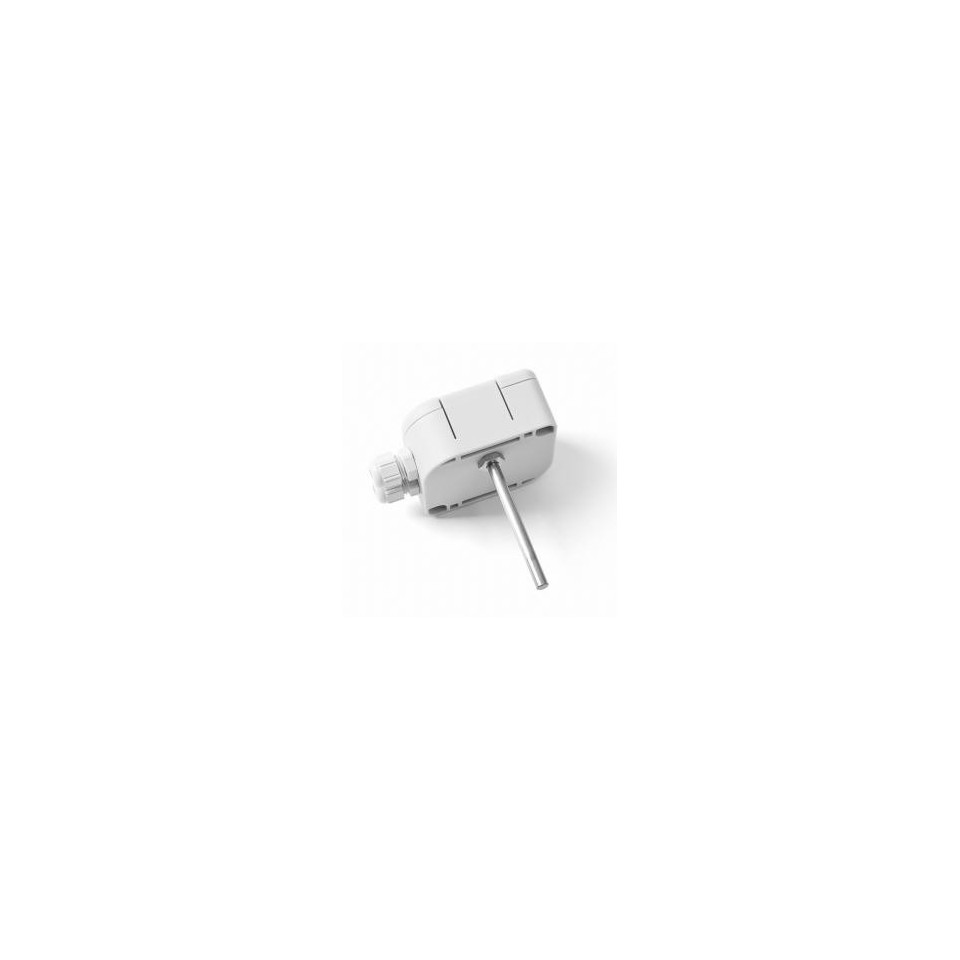

SENSORE DI TEMPERATURA CON ASTA E TESTA IN PLASTICA CON PROTOCOLLO DI USCITA CAN KDS 124

Riferimento: GKSD124R

SENSORE DI TEMPERATURA CON ASTA E TESTA IN PLASTICA CON PROTOCOLLO DI USCITA CAN KDS 124

Tipo di sensore

(K - con connettore) KSD 124

KSD 124K

Segnale di uscita CAN / CANOpen-CIA DS 301

Campo di misura *) da -50 a 150 ° C

Precisione dell'elettronica ± 0,2 ° C

Tipo / Precisione dell'elemento sensibile Pt 100 / ± (0,3 ° C + 0,0005 | t |)

Tensione di alimentazione (U) da 15 a 30 V CC

Tensione di alimentazione nominale (Un) 24 V DC

Massima potenza assorbita / corrente: 500 mW

tipico: 300 mW

Indice di protezione IP 65 secondo EN 60529 e successive modifiche

Tempo di risposta τ0,5 <9 s (0,2 m / s-1 in acqua corrente)

Lunghezze standard dell'asta 70, 120, 180, 240 mm

Diametro gambo standard 6 ± 0,2 mm

Materiale stelo acciaio inossidabile DIN 1.4301

Resistenza alla pressione

(impatto sullo stelo con il fluido) PN 25 (senza pozzetto) / PN 63 (con pozzetto)

Resistenza di isolamento> 200 MOhm a 500 V / CC, 25 ° C ± 3 ° C; umidità <85%

Dimensioni testa di connessione 70 × 63 × 34 mm

Materiale testa di connessione LEXAN (secondo EN 45545-2)

Tipo di connettore nella testa

(per sensori con connettore) RSFM4 - M12- Lumberg

Sezione filo consigliata

(per sensori con pressacavo) da 0,14 a 1 mm2

Condizioni di lavoro temperatura ambiente: da -40 a 80 ° C

umidità relativa dell'aria: max. 100%

pressione atmosferica: da 70 a 107 kPa

Peso minimo 170 grammi

*) Estendendo la lunghezza dell'asta di 60 mm, i sensori KSD 124 e KSD 124K possono essere utilizzati fino a 200 ° C.

test

Prove di urti e vibrazioni

categoria 1, classe B secondo EN 61373

Compatibilità elettromagnetica secondo EN 50121-3-2

Test di isolamento 1,5 kVDC per 1 minuto secondo EN 50155

Resistenza al fuoco

secondo EN 45545 (possibile secondo NFPA 130)

Spedizioni internazionali

Consegna standard o espressa

Pagamenti sicuri

Tutti i pagamenti sono sicuri e approvati.

Miglior prezzo garantito

Contattaci per definire la tua modalità di pagamento.

+ 33-233-611-670

Inglese - Francese - Tedesco - Spagnolo

Dettagli prodotto su "SENSORE DI TEMPERATURA CON STELO E TESTA IN PLASTICA CON USCITA PROTOCOLLO CAN KDS 124"

Questo sensore di temperatura KSD 124 con asta di plastica e testa con uscita digitale CAN / CANopen - KSD 124 è progettato per misurare la temperatura di sostanze liquide o gassose. Nel segmento di applicazione dei veicoli ferroviari, viene utilizzato, ad esempio, per misurare la temperatura dell'aria esterna sotto il pavimento del veicolo. Per questo il sensore è dotato di un'asta ad alta resistenza meccanica.

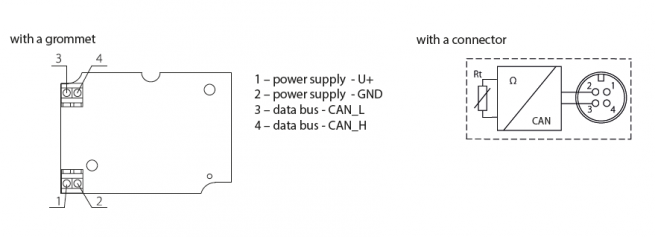

I sensori sono costituiti da una testa in plastica e da un alloggiamento in metallo, dove è posizionato l'elemento sensibile per la misurazione della temperatura (sensore). Nella testa è presente una morsettiera con collocata un convertitore, alla quale è collegato tramite un gommino o un connettore un cavo di alimentazione per l'alimentazione del sensore e il segnale di uscita digitale a seconda del tipo di sensore. Le versioni base delle uscite digitali sono:

KSD 124, KSD 124K - protocollo di comunicazione CANopen / CiA DS 301, comunicazione tramite bus CAN

Il range di temperatura di utilizzo dei sensori è definito nella tabella dei parametri tecnici per le diverse versioni dei sensori. I sensori soddisfano l'indice di protezione IP 65 secondo la norma EN 60529 e successive modifiche.

I sensori sono progettati per funzionare in un ambiente chimicamente non aggressivo, l'uso deve essere scelto in base alla temperatura e alla resistenza chimica della testa del sensore.

ACCESSORI

supporto in plastica (fornito nella confezione)

Pozzetto termometrico in acciaio inox JS 130

Supporto in metallo K 120

Connettore CONEC 43-00092

cavi di collegamento con connettore RKT diritto o connettore RKWT angolato

montaggio con pinze o anelli taglienti - per impostare diverse lunghezze di immersione dell'asta del sensore di temperatura

PROVE, DICHIARAZIONE, TARATURE

Le prove del tipo sono eseguite da un organismo notificato secondo la norma EN 50155 e successive modifiche, Applicazioni ferroviarie - Apparecchiature elettroniche utilizzate sul materiale rotabile, Art. 12.2.9, 12.2.11

- Compatibilità elettromagnetica secondo EN 50121-3-2 e successive modifiche

- Test di isolamento secondo EN 50155, come modificato

- Prove di urti e vibrazioni secondo EN 61373, e successive modifiche

Il prodotto soddisfa i parametri secondo EN 45545-2, come modificato, Protezione antincendio dei veicoli ferroviari - Parte 2: Requisiti per il comportamento al fuoco di materiali e componenti. Può essere fornito con materiali conformi allo standard di sicurezza antincendio NFPA 130 e successive modifiche.
