SENSORE DI TEMPERATURA CON USCITA 4 ÷ 20 mA KNS 510A

Tipo di sensore KNS 510A

Segnale di uscita da 4 a 20 mA

Campi di misura standard ** da -30 ° C a 60 ° C

Da 0 ° C a 35 ° C

Da 0 ° C a 100 ° C

Da 0 ° C a 150 ° C

Tensione di alimentazione U da 12 a 30 VDC

Tensione di alimentazione nominale Un 12 VDC

Segnale di uscita quando il sensore è interrotto> 24 mA

Segnale di uscita quando il sensore è in cortocircuito <3,5 mA

Errore di misurazione <0,6% per intervallo con scala, min. 0,5 ° C

Temperatura ambiente da -40 ° C a 80 ° C

Materiale della testa LEXAN (conforme a EN 45545-2)

Materiale asta

acciaio inossidabile DIN 1.4301

Diametro / lunghezza gambo

6±0,1 mm/50 mm

Grado di protezione IP 65 dle EN 60529

Resistenza di isolamento> 200 M Ω a 500 VDC 25 ° C ± 3 ° C, umidità <80%

Tempo di risposta τ0,5 ≤ 9 s (in aria ambiente a 1 ms-1)

Vita media ≈ MTTF * 1,2 x 105 h - basata su un calcolo teorico

*) Nelle condizioni ambientali e operative specificate nella metodologia di prova approvata.

**) vedi modifiche

test

Prove di urti e vibrazioni

categoria 1, classe B secondo EN 61373

Compatibilità elettromagnetica secondo EN 50121-3-2

Test di isolamento 1,5 kVDC per 1 minuto secondo EN 50155

Resistenza al fuoco

secondo EN 45545 (possibile secondo NFPA 130)

Spedizioni internazionali

Consegna standard o espressa

Pagamenti sicuri

Tutti i pagamenti sono sicuri e approvati.

Miglior prezzo garantito

Contattaci per definire la tua modalità di pagamento.

+ 33-233-611-670

Inglese - Francese - Tedesco - Spagnolo

Dettagli prodotto su "SENSORE DI TEMPERATURA CON USCITA 4-20 mA KNS 510A"

Il sensore di temperatura KNS 510A è progettato per misurare la temperatura dell'aria esterna. Nel segmento di applicazione dei veicoli ferroviari, viene utilizzato ad esempio per misurare la temperatura dell'aria nelle sale macchine delle locomotive, può far parte del sistema di controllo della temperatura negli abitacoli o viene utilizzato per indicare la temperatura nella sala macchine come parte del sistema di protezione antincendio.

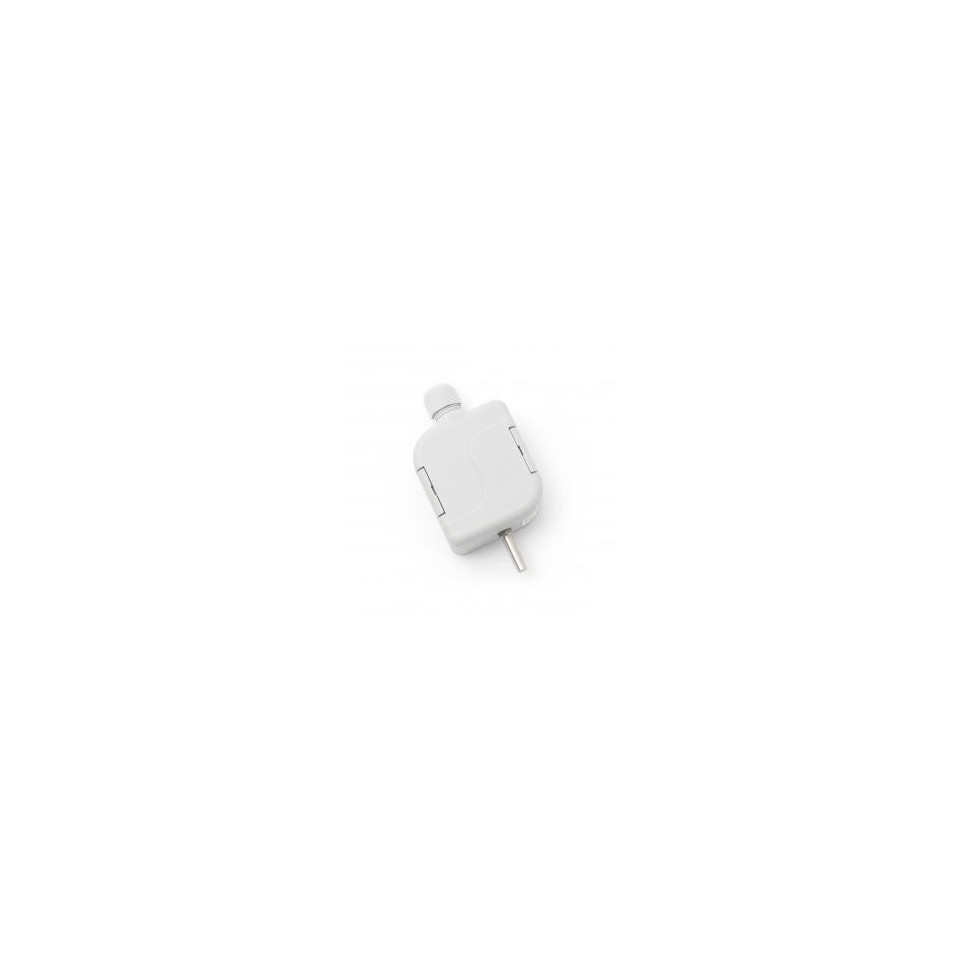

Il sensore di temperatura è costituito da una testa di plastica, dove sono posizionati un convertitore del segnale di resistenza del sensore di temperatura in un segnale di corrente da 4 a 20 mA e un'asta di metallo. Tutte le parti metalliche sono in acciaio inossidabile DIN 1.4301. La lunghezza dell'asta è di 50 mm. Il cavo di ingresso è collegato alla morsettiera tramite un gommino, che fa parte della testa di connessione. Il materiale di base della testa è LEXAN. Il sensore può essere utilizzato per qualsiasi sistema di controllo compatibile con il segnale di uscita da 4 a 20 mA. Gli intervalli di temperatura standard sono riportati nella tabella dei parametri tecnici, mentre la temperatura massima intorno alla testa di connessione è di 80 ° C e non deve essere superata nemmeno per breve tempo. Il sensore è conforme al grado di protezione IP 65 secondo la norma EN 60 529 e successive modifiche.

Il sensore è progettato per funzionare in un ambiente chimicamente non aggressivo.

PROVE, DICHIARAZIONE, TARATURE

Le prove del tipo sono eseguite da un organismo notificato secondo la norma EN 50155 e successive modifiche, Applicazioni ferroviarie - Apparecchiature elettroniche utilizzate sul materiale rotabile, Art. 12.2.9, 12.2.11

- Compatibilità elettromagnetica secondo EN 50121-3-2 e successive modifiche

- Test di isolamento secondo EN 50155, come modificato

- Prove di urti e vibrazioni secondo EN 61373, e successive modifiche

Il prodotto soddisfa i parametri secondo EN 45545-2, come modificato, Protezione antincendio dei veicoli ferroviari - Parte 2: Requisiti per il comportamento al fuoco di materiali e componenti. Può essere fornito con materiali conformi allo standard di sicurezza antincendio NFPA 130 e successive modifiche.

Generale

  • Riferimento GKNS510AR
  • Nome SENSORE DI TEMPERATURA CON USCITA 4 ÷ 20 mA KNS 510A
