SENSORI DI TEMPERATURA E UMIDITÀ DA UTILIZZARE IN CONDOTTI DI CONDIZIONAMENTO KSTH122

Riferimento GKSTH122R

Consegna in 3-5 settimane

Tipo di sensore KSTH 122

Campo di misura della temperatura da -40 ° C a 125 ° C

Precisione della misurazione della temperatura ± 0,2 ° C nell'intervallo da 0 ° C a 60 ° C

± 1,75 ° C nell'intervallo da -30 ° C a 80 ° C

Intervallo di misurazione dell'umidità relativa da 0 a 100%

Precisione della misurazione dell'umidità relativa ± 1,8% RH a + 23 ° C (da 0 a 90% RH)

± 4% di umidità relativa nell'intervallo da 0 a 100%

Segnale di uscita RS 485 / MODBUS RTU

Tensione di alimentazione U da 15 a 30 VDC

Tensione di alimentazione nominale Un 24 VDC

Consumo massimo: 500 mW

tipico: 250 mW

Classe di protezione della morsettiera

IP 65 secondo EN 60529

Indice di protezione dei sensori

IP 65 secondo EN 60529

Filtro antipolvere del sensore

Capacità di filtrazione 0,025 mm

Dimensioni della testa 70 x 63 x 34 mm

Lunghezza asta standard 100 mm

Materiale della testa LEXAN (conforme a EN 45545-2)

Peso minimo 50 g

Sezione trasversale del cavo consigliata da 0,14 a 1 mm2

test

Prove di urti e vibrazioni

categoria 1, classe B secondo EN 61373

Compatibilità elettromagnetica secondo EN 50121-3-2

Test di isolamento 1,5 kVDC per 1 minuto secondo EN 50155

Resistenza al fuoco

secondo EN 45545 (possibile secondo NFPA 130)

Caratteristiche del prodotto SENSORI DI TEMPERATURA E UMIDITÀ DA UTILIZZARE IN CONDOTTI DI CONDIZIONAMENTO KSTH122

Il sensore di temperatura e umidità relativa - KSTH 122 è progettato per misurare la temperatura e l'umidità relativa dell'aria nei condotti di condizionamento. Nel segmento delle applicazioni per veicoli ferroviari, viene utilizzato per misurare entrambe le variabili nei condotti di condizionamento dell'aria di unità ferroviarie e vagoni e fa parte del sistema di controllo della temperatura e dell'umidità relativa.

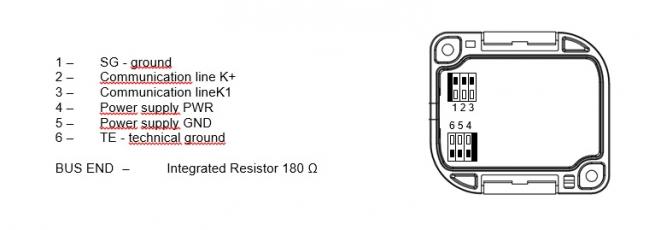

Il sensore di temperatura e umidità relativa - KSTH 122 è costituito da una testa di connessione in plastica e da un'asta di misurazione, dove è posizionato un circuito stampato con i singoli sensori e un convertitore per stabilire la comunicazione tramite il bus RS 485. La temperatura e l'umidità relativa sono misurate da un comune sensore interno il cui segnale viene elaborato in un microprocessore e convertito in un segnale di uscita di MODBUS RT. I sensori sono conformi alla classe di protezione IP 65 secondo EN 60529.

Il sensore di temperatura e umidità relativa - KSTH 122 è progettato per funzionare in un ambiente chimicamente non aggressivo; l'uso deve essere scelto in base alla temperatura e alla resistenza chimica della testa del sensore e dei singoli sensori. Le condizioni operative per stabilire la corretta funzione sono:

- Temperatura ambiente vicino al sensore: da -40 a 80 ° C

- Umidità relativa ambiente: da 0 a 100%

- Pressione atmosferica: da 87 a 106 kPa

PROVE, DICHIARAZIONE, TARATURE

Le prove di tipo sono eseguite da un organismo notificato secondo la norma EN 50 155 e successive modifiche Applicazioni ferroviarie - Apparecchiature elettroniche utilizzate su materiale rotabile, art. 12.2.7, 12.2.8, 12.2.9, 12.2.11

- Art. 12.2.7, 12.2.8 secondo EN 50121-3-2 - Compatibilità elettromagnetica

- Art. 12.2.9 secondo EN 50155 - test di isolamento

- Art. 12.2.11 secondo EN 61373 - prove di urti e vibrazioni

I materiali della scatola di plastica e del PCB soddisfano una serie di requisiti per i materiali R 24 secondo la Tabella 5 per il livello di rischio di incendio HL1-HL2-HL3 della norma EN 45545-2: 2014. i materiali soddisfano anche i requisiti dello standard di sicurezza antincendio NFPA 130, come modificato.
