Sensori di temperatura a resistenza KTR 141

Riferimento GKTR141R

Consegna in 3-5 settimane

Tipo di sensore KTR 141A / R KTR 141E / R

Tipo di elemento sensibile di tutti i tipi

Intervallo di temperatura da -40 ° C a 120 ° C (l'intervallo di misurazione può essere esteso - vedere le modifiche)

Classe di protezione IP 65 secondo EN 60529

Dimensione della cassa 40 x 12 x 8 mm

Il diametro del foro per il fissaggio di 4.1 mm

Materiale della custodia in acciaio inossidabile DIN 1.4301 lega di alluminio 424441.6

Cavo di ingresso RADOX schermato 2 x 0,5 mm2

RADOX schermato 4 x 0,5 mm2

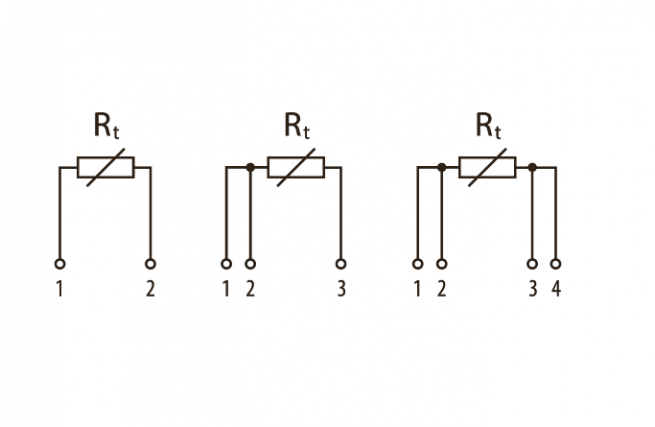

Resistenza filo 0,07 Ω per 1 m di cavo per collegamento a 2 fili

Tempo di risposta τ0,5 <7 s (in acqua corrente a 0,4 ms-1)

Resistenza di isolamento> 200 MOhm a 500 VDC, 25 ° C ± 3 ° C, umidità <80%

Prove di urti e vibrazioni

categoria 2 secondo EN 61373

Test di isolamento 4 kVDC per 1 minuto secondo EN 50155

Resistenza al fuoco

secondo EN 45545 e secondo NFPA 130

Caratteristiche del prodotto Sensori di temperatura a resistenza KTR 141

I sensori di temperatura a resistenza KTR 141A / R a KTR 141E / R sono progettati per misurare la temperatura superficiale di sostanze solide con una superficie liscia. Nel segmento di applicazione dei veicoli ferroviari, i sensori sono destinati, ad esempio, a misurare la temperatura superficiale dei battiscopa dei convertitori e dei dispositivi di raffreddamento degli elementi di prestazione e delle fonti di batterie di emergenza delle locomotive elettriche.

L'intervallo di temperatura è compreso tra -40 ° C e 120 ° C e questi limiti non devono essere superati neppure per un breve periodo. Il sensore può essere utilizzato per tutti i sistemi di controllo compatibili con i tipi di elementi di rilevamento elencati nella tabella dei parametri tecnici. Il sensore è conforme al grado di protezione IP 65 secondo la norma EN 60529, come modificata.

Il sensore è progettato per funzionare in un ambiente chimicamente non aggressivo.

PROVE, DICHIARAZIONE, TARATURE

Le prove del tipo sono eseguite da un organismo notificato secondo la norma EN 50155 e successive modifiche, Applicazioni ferroviarie - Apparecchiature elettroniche utilizzate sul materiale rotabile, Art. 12.2.9, 12.2.11

- Test di isolamento secondo EN 50155, come modificato

- Prove di urti e vibrazioni secondo EN 61373, e successive modifiche

Il prodotto soddisfa i parametri secondo EN 45545-2, come modificato, Protezione antincendio dei veicoli ferroviari - Parte 2: Requisiti per il comportamento al fuoco di materiali e componenti. I materiali soddisfano anche i requisiti della norma di sicurezza antincendio NFPA 130 e successive modifiche.

- Precisione ai vertici della categoria (tranne Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- possibilità di rivestimento di sensori di temperatura non standard (DALLAS, TSiC, KTY, SMT, TC ecc.)

- possibilità di dimensioni e materiale dell'alloggiamento

In caso di sostituzione del cavo schermato in silicone (non conforme alla norma EN 45545-2):

- intervallo di temperatura da -50 ° C a 200 ° C

- possibilità di racchiudere due sensori
