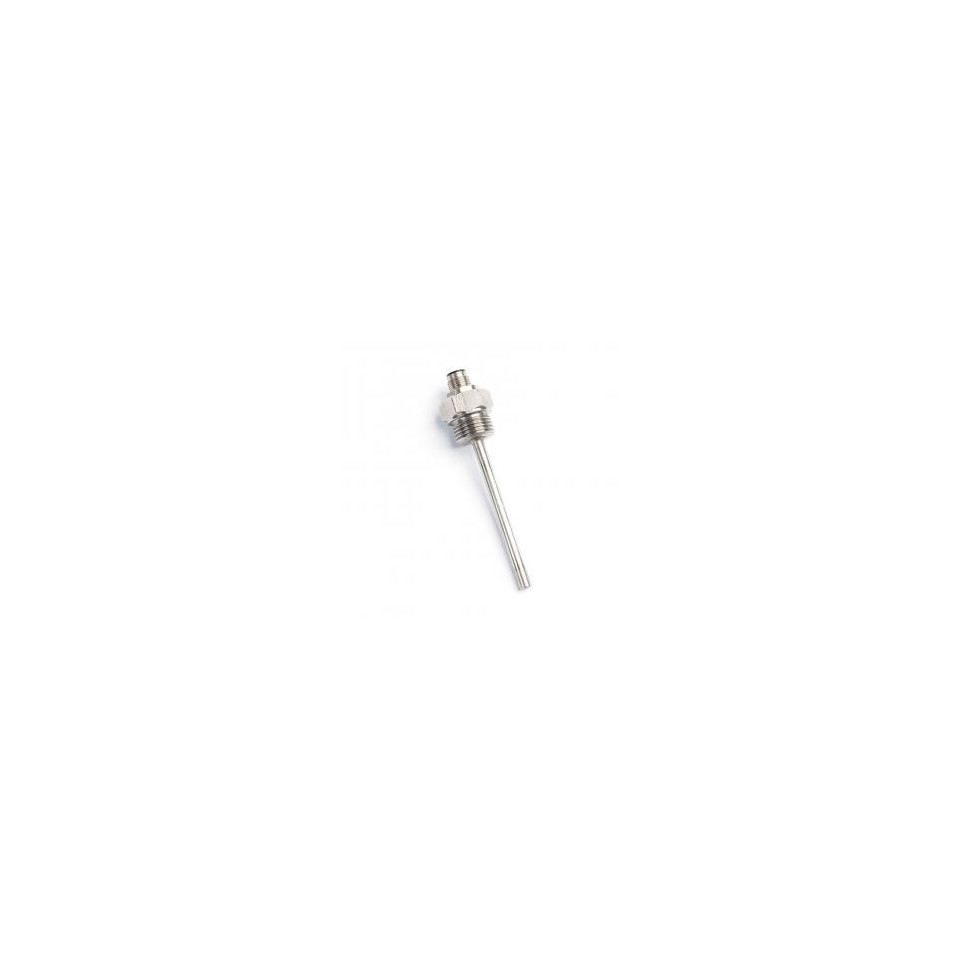

SENSORI DI TEMPERATURA CON CONTENITORE ∅ 6 mm CON CONNETTORE KTR 021A

SENSORI DI TEMPERATURA CON CONTENITORE ∅ 6 mm CON CONNETTORE KTR 021A

Riferimento GKTR021AR

Consegna in 3-5 settimane

Tipo di sensore KTR 021A

Tipo di elemento sensibile di tutti i tipi

Differenza di temperatura

-50 ° C a 150 ° C

Classe di protezione IP 67 secondo EN 60529

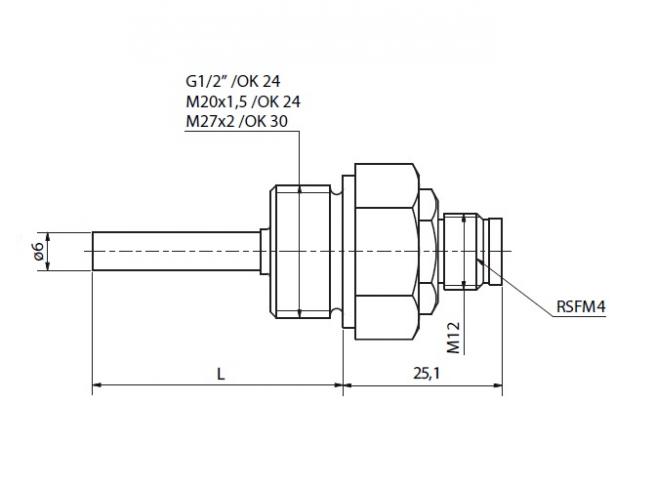

Diametro della cassa 6 ± 0,1 mm

Lunghezza della cassa da L 20 a 350 mm

Filo / OK

M 10 x 1, M12 x 1,5, M20 x 1,5, G ½ “e altri secondo il cliente / OK secondo la filettatura

Materiale della custodia in acciaio inossidabile DIN 1.4301

LUMBERG RSFM4, connettore M12

Tempo di risposta τ0,5 <9 s (in acqua corrente a 0,4 ms-1)

Izolační odpor> 200 MΩ a 500 VDC, 25 ° C ± 3 ° C e umidità <80%

Vita media ≈ MTTF * 1,2 x 105 h - basata su un calcolo teorico

* Nelle condizioni ambientali e operative specificate nella metodologia di prova approvata.

test

Prove di urti e vibrazioni

categoria 2 secondo EN 61373

Test di isolamento 3 kVDC per 1 minuto secondo EN 50155

Resistenza al fuoco

secondo la norma EN 45545

Nota: il produttore si riserva il diritto di modificare il design e le caratteristiche tecniche dei prodotti. Per informazioni effettive, contattare sempre il proprio rivenditore.

280KB Download

Scheda tecnica GTR021AR | SENSORI DI TEMPERATURA CON CUSTODIA ∅ 6 mm CON CONNETTORE KTR 021A

Caratteristiche del prodotto SENSORI DI TEMPERATURA CON CONTENITORE ∅ 6 mm CON CONNETTORE KTR 021A

Il sensore di temperatura a resistenza KTR 021A è progettato per misurare la temperatura di sostanze gassose o liquide. Nel segmento delle applicazioni dei veicoli ferroviari, viene utilizzato ad esempio per esigenze di misurazione della temperatura specifiche sui motori, sia motori ad accensione spontanea che motori elettrici, e su cambi o macchinari e apparecchiature per le quali le vibrazioni di funzionamento sono tipiche.

L'intervallo di temperatura è compreso tra -50 ° C e 150 ° C e questi limiti non devono essere superati nemmeno per un breve periodo. I sensori possono essere utilizzati per tutti i sistemi di controllo compatibili con i tipi di elementi di rilevamento elencati nella tabella dei parametri tecnici. Il sensore è conforme al grado di protezione IP 67 secondo la norma EN 60 529 e successive modifiche.

I sensori sono progettati per funzionare in un ambiente chimicamente non aggressivo.

PROVE, DICHIARAZIONE, TARATURE

Le prove del tipo sono eseguite da un organismo notificato secondo la norma EN 50155 e successive modifiche, Applicazioni ferroviarie - Apparecchiature elettroniche utilizzate sul materiale rotabile, Art. 12.2.9, 12.2.11

- Test di isolamento secondo EN 50155, come modificato

- Prove di urti e vibrazioni secondo EN 61373, e successive modifiche

Il prodotto soddisfa i parametri secondo EN 45545-2, come modificato, Protezione antincendio dei veicoli ferroviari - Parte 2: Requisiti per il comportamento al fuoco di materiali e componenti.

- design a stelo variabile - lunghezza L

- Precisione ai vertici della categoria (tranne Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- possibilità di rivestimento di sensori di temperatura non standard (DALLAS, TSiC, KTY, SMT, TC ecc.)

- possibilità di racchiudere due sensori

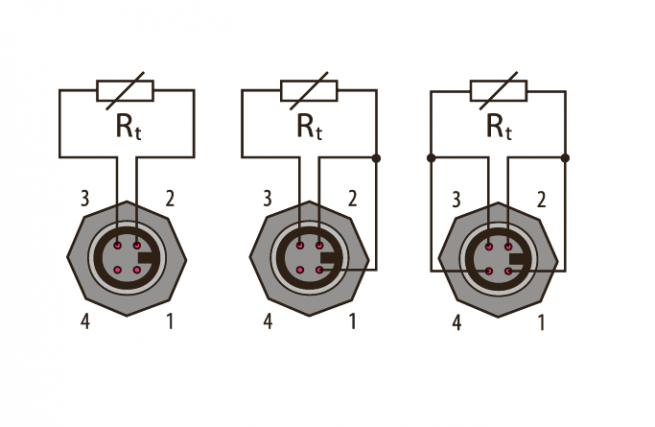

- possibilità di collegamento a 3 o 4 fili
