INTERRUTTORE DI TEMPERATURA KTSZ4H-24

Riferimento GKTSZ4H-24R

Consegna in 3-5 settimane

Tipo di interruttore KTSZ4H-24

Tipo di elemento sensibile Pt 100/3850 o Pt 1000/3850 - standard

Ni 1000/6180 - modifica

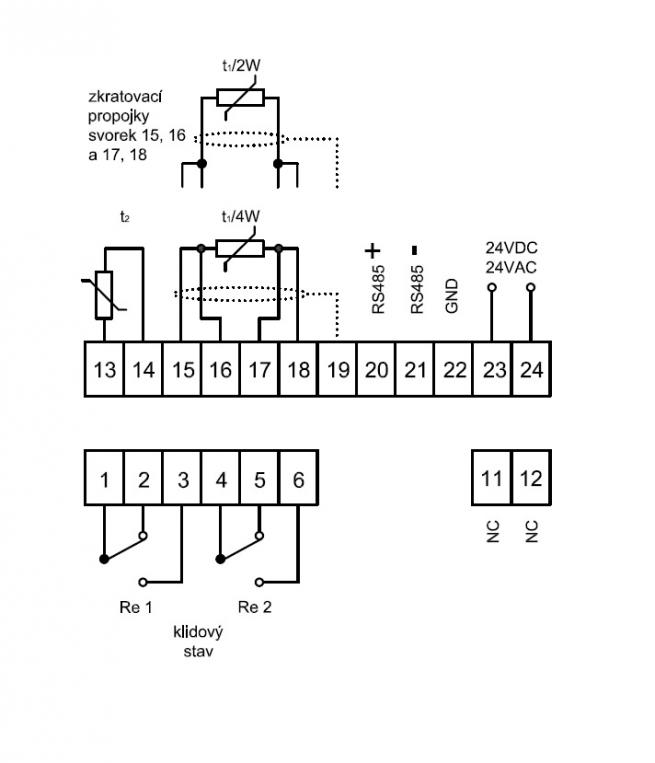

Collegamento del sensore di temperatura

Modalità di commutazione della temperatura da 1 a 2:

1 sensore - 2 fili o 4 fili

Modalità di commutazione della temperatura da 3 a 5:

1 sensore - 2 fili o 4 fili

2 sensori - 2 fili

2 uscite a relè

Intervallo massimo di temperatura di esercizio da -50 ° C a 400 ° C (a seconda del tipo di elemento sensibile e della variante del sensore di temperatura)

Alimentazione 10-33 V DC / 9-24 V AC (consigliato 24 V DC / V AC)

Tensione di commutazione massima 250 V AC / 6 A

Errore di commutazione massimo * ± (0,15% del valore + 1 dig) - errore minimo 0,2 ° C

Rosoluzione 0,1°C

Campo di regolazione da -50 ° C a 400 ° C, incrementi di 0,1 ° C

Display a 4 cifre - LED rosso, parte superiore delle cifre 10 mm

Regolazione della luminosità del display a 4 livelli

Aggiornamento display <0,2 s

Morsettiera tipo ARK 210, sezione del filo da 0,35 a 1,5 mm2

Materiale della custodia in LEXAN (conforme a EN 45545-2 e successive modifiche)

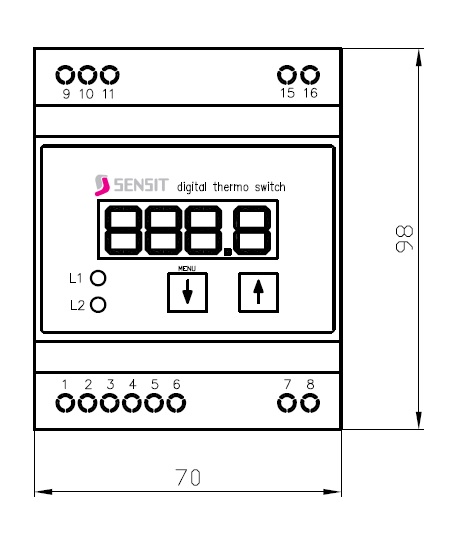

Dimensioni della custodia 98 x 70 x 61 mm

Indice di protezione IP 20 secondo EN 60529 e successive modifiche

Condizioni di lavoro temperatura ambiente: da -40 ° C a 80 ° C

umidità relativa: max 85% (a temperatura ambiente 25 ° C) pressione atmosferica: da 87 a 107 kPa

Peso (senza interruttore) 0,15 kg (senza sensore elettrico)

* l'errore dell'elemento sensibile non è incorporato

test

Prove di urti e vibrazioni categoria 1, classe B secondo EN 61373 e successive modifiche

Compatibilità elettromagnetica secondo EN 50121-3-2 e successive modifiche

Test di isolamento 4 kVDC per 1 minuto secondo EN 50155 e successive modifiche

Resistenza al fuoco

secondo EN 45545, come modificato (possibile secondo NFPA 130)

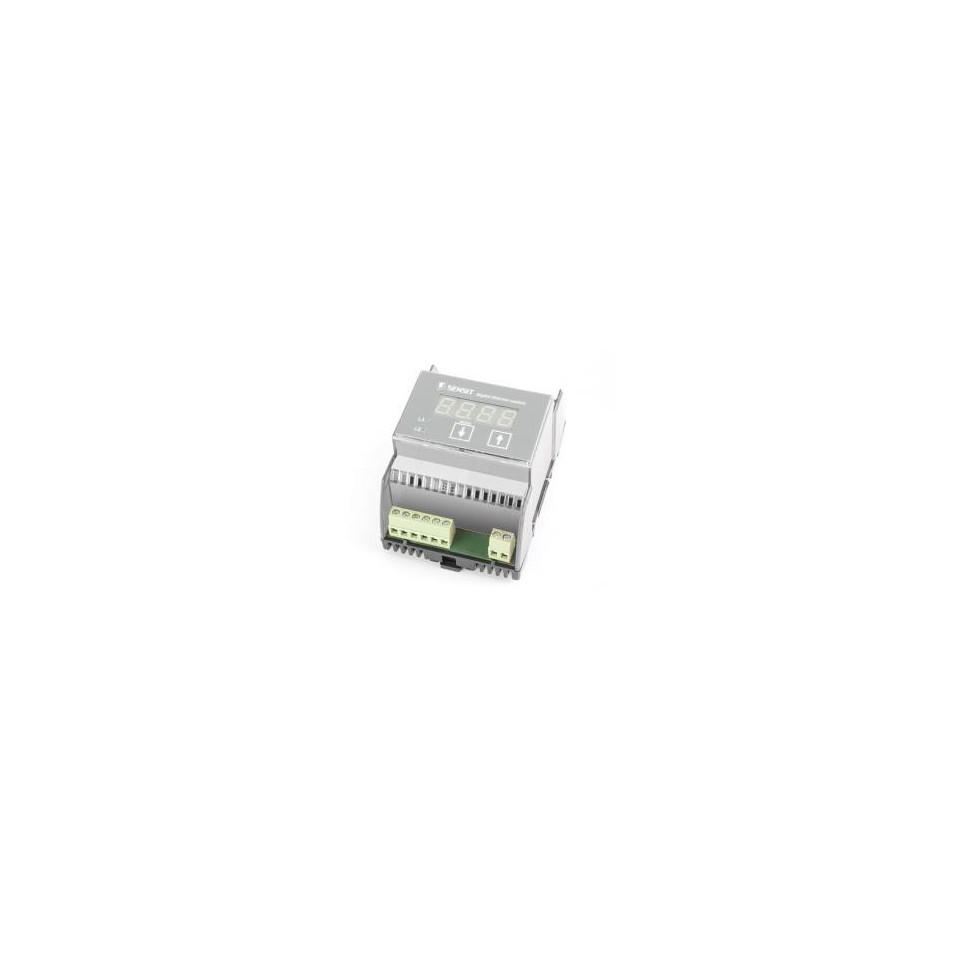

Caratteristiche del prodotto INTERRUTTORE DI TEMPERATURA KTSZ4H-24

Questi interruttori KTSZ4H con display sono progettati per essere utilizzati come regolatori a due stati (controllo di tipo ON / OFF). Confrontano il setpoint della temperatura con il valore della temperatura effettiva e consentono di commutare i contatti galvanicamente isolati (elettricamente isolati) di un relè collegato quando viene raggiunta la temperatura impostata. La tensione di alimentazione per gli interruttori è 10 - 33 V CC / 9 - 24 V CA (a seconda del tipo). agli interruttori possono essere collegati due elementi di rilevamento della temperatura. Il display mostra il valore corrente della temperatura misurata durante il processo di misurazione. L'impostazione dei singoli parametri viene eseguita da due manopole di controllo.

L'interruttore può essere utilizzato in 5 diverse modalità:

Modalità n. 1: L'interruttore funziona come un unico controller che commuta il primo relè in base all'intervallo di temperatura impostato e il secondo relè viene commutato alla temperatura di emergenza impostata in eccesso (viene utilizzato un solo elemento sensibile)

Modalità n. 2: L'interruttore funziona come un doppio controller che commuta ciascun relè in base all'intervallo di temperatura impostato (viene utilizzato un solo elemento di rilevamento)

Modalità n. 3: L'interruttore funziona come un doppio controller, che commuta ciascun relè separatamente in base all'intervallo di temperatura (vengono utilizzati due elementi di rilevamento, ciascuno separatamente per ciascun relè)

Modalità n. 4: L'interruttore funziona come un regolatore differenziale che commuta in base alla differenza di temperatura di due elementi sensibili (analogo alla modalità # 1)

Modalità n. 5: L'interruttore funziona come un regolatore differenziale che commuta in base alla differenza di temperatura di due elementi sensibili (analogo alla modalità # 2)

In ciascuna modalità è possibile impostare il ritardo di spegnimento del relè 1 entro i limiti 0–300 s.

Gli interruttori devono essere montati sulla striscia DIn. L'intervallo di temperatura delle applicazioni di commutazione dipende dal tipo di elemento sensibile e dal tipo di sensore di temperatura (ad esempio, per il sensore nella custodia TG8, l'intervallo è compreso tra -50 ° C e 200 ° C). L'intervallo di temperatura di funzionamento massimo dell'interruttore è compreso tra -50 ° C e 400 ° C.

I termostati sono destinati a funzionare in un ambiente chimicamente non aggressivo.

PROVE, DICHIARAZIONE, TARATURE

Le prove del tipo sono eseguite da un organismo notificato secondo la norma EN 50155 e successive modifiche, Applicazioni ferroviarie - Apparecchiature elettroniche utilizzate sul materiale rotabile, Art. 12.2.9, 12.2.11

- Compatibilità elettromagnetica secondo EN 50121-3-2 e successive modifiche

- Test di isolamento secondo EN 50155, come modificato

- Prove di urti e vibrazioni secondo EN 61373, e successive modifiche

Il prodotto soddisfa i parametri secondo EN 45545-2, come modificato, Protezione antincendio dei veicoli ferroviari - Parte 2: Requisiti per il comportamento al fuoco di materiali e componenti. Può essere fornito con materiali conformi allo standard di sicurezza antincendio NFPA 130 e successive modifiche.
