INTERRUTTORI BIMETALI KTSB 060 / R CON CAVO E FILETTATURA

Riferimento GKTSB 060/RR

Tipo di sensore KTSB 060 / R

Sensore bimetallico TMC - C1B

Intervallo di temperatura (selezione della temperatura di attivazione) da 70 a 180 ° C (in incrementi di 10 C) *, l'intervallo di misurazione può essere esteso - vedere modifica

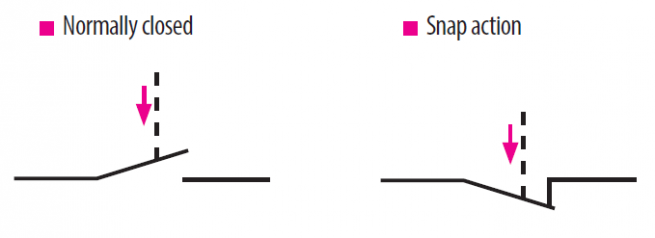

Design del contatto normalmente chiuso / a scatto

Massima tensione / corrente di commutazione 10.000 cicli 250 V CA / 2.5 A.

3.000 cicli 250VAC / 6.3A

Tolleranza di commutazione ± 5 ° C

Materiale della custodia in acciaio inossidabile DIN 1.4301

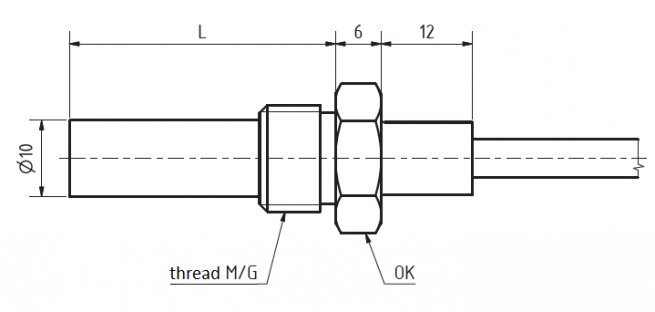

Diametro cassa 10 mm

La lunghezza della custodia da 50 a 120 mm include la filettatura

Tipo di filettatura / OK M14 x 1,25 / OK17

Classe di protezione IP 67 secondo EN 60529

Resistenza di isolamento in ambiente normale min. 20 MΩ

Collegamento del contatto a 2 fili

Cavo di ingresso RADOX schermato 2 x 0,5 mm2, RADOX fino a 125 ° C

Peso minimo 0,2 kg a seconda del design *) a 5 ° C su richiesta

test

Prove di shock e vibrazione di categoria 2 secondo EN 61373

Test di isolamento 4 kVDC per 1 minuto secondo EN 50155

Resistenza al fuoco

secondo EN 45545 e secondo NFPA 130

322.66KB Download

Scheda tecnica GKTSB060R | KTSB 060/R INTERRUTTORI BIMETALLICI CON CAVO E FILETTO

Caratteristiche del prodotto INTERRUTTORI BIMETALI KTSB 060 / R CON CAVO E FILETTATURA

I termostati bimetallici serie KTSB 060 / R sono progettati come regolatori a due stati (controllo ON / OFF) che confrontano la temperatura preimpostata e istantanea e disconnettono immediatamente il contatto al raggiungimento di una temperatura impostata. La temperatura di commutazione richiesta è definita in base alle esigenze del cliente dalla selezione di un interruttore termico bimetallico e non può essere modificata.

Gli interruttori bimetallici della serie KTSB 060 / R sono costituiti da un alloggiamento in acciaio inossidabile contenente un interruttore bimetallico (protezione termica) e un cavo di alimentazione.

Gli interruttori bimetallici serie KTSB 060 / R vengono utilizzati per segnalare un eccesso di temperatura in varie applicazioni, es. per proteggere trasformatori, stadi di potenza a semiconduttore, motori e potenti batterie. Gli interruttori bimetallici della serie KTSB 087 / R sono destinati al funzionamento in ambienti chimicamente non aggressivi.

PROVE, DICHIARAZIONE, TARATURE

Le prove del tipo sono eseguite da un organismo notificato secondo la norma EN 50155 e successive modifiche, Applicazioni ferroviarie - Apparecchiature elettroniche utilizzate sul materiale rotabile, Art. 12.2.9, 12.2.11

- Test di isolamento secondo EN 50155, come modificato

- Prove di urti e vibrazioni secondo EN 61373, e successive modifiche

Quando si cambia il cavo in silicone schermato 2 x 0,34 mm2 (non conforme alla norma EN 45545-2):

- campo di misura: da 70 ° C a 180 ° C

Il prodotto soddisfa i parametri secondo EN 45545-2, come modificato, Protezione antincendio dei veicoli ferroviari - Parte 2: Requisiti per il comportamento al fuoco di materiali e componenti. I materiali soddisfano anche i requisiti della norma di sicurezza antincendio NFPA 130 e successive modifiche.
