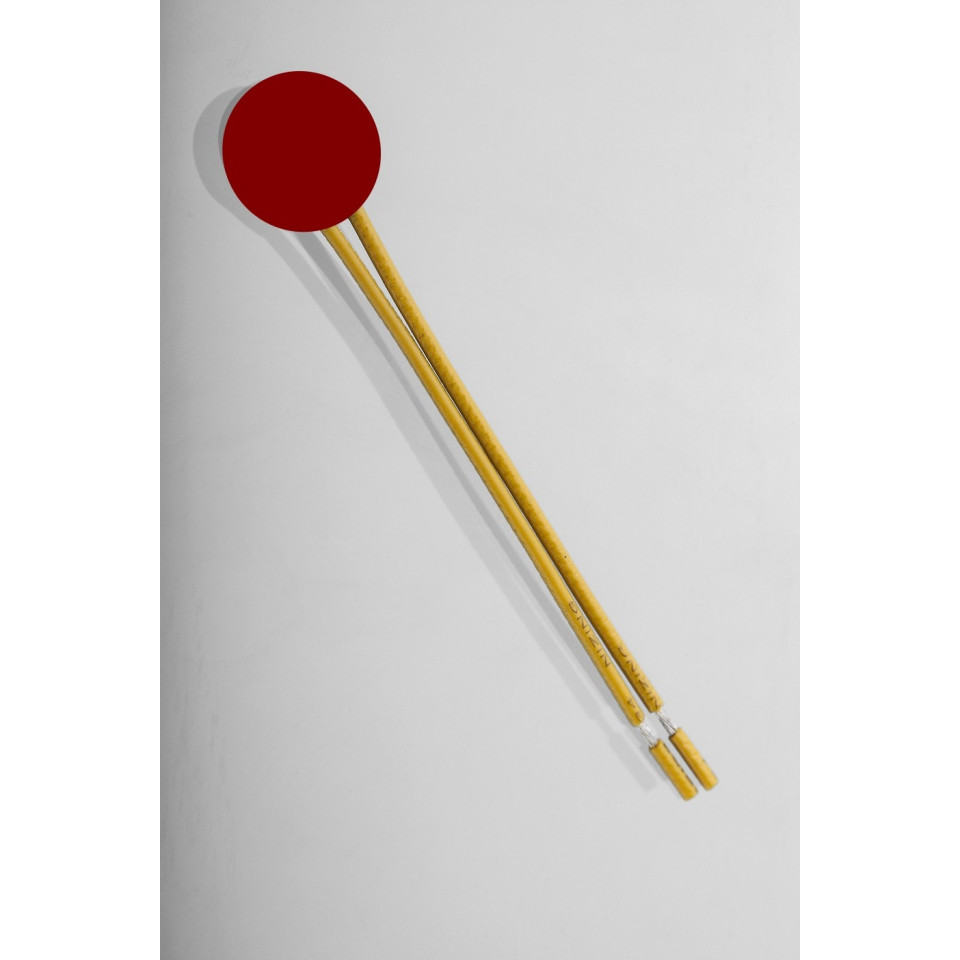

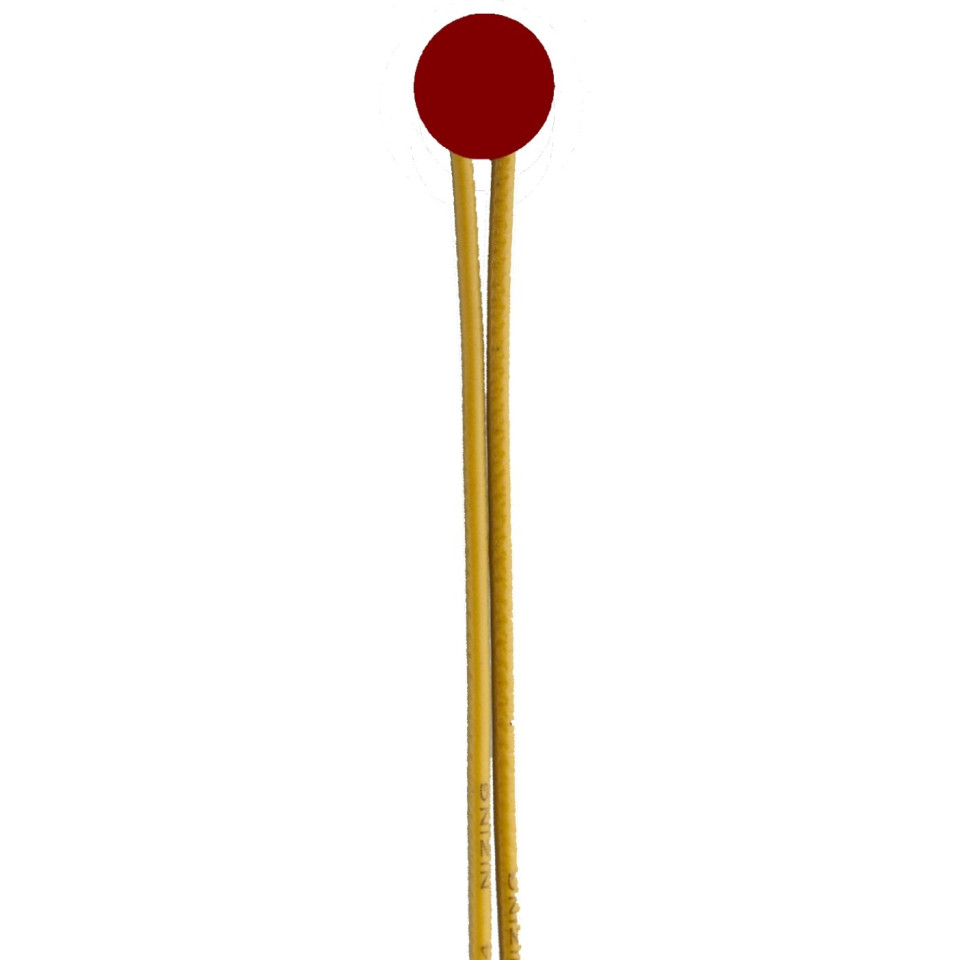

ST01U9 - Bilame con cappuccio isolante sottile per alte temperature

Riferimento GST01U9R

Consegna in 3-5 settimane

Bilame con cappuccio isolante sottile resistente alle alte temperature per l'inserimento negli avvolgimenti di macchine rotanti e trasformatori. Applicazione personalizzata in singola, doppia, tripla ecc ...

403.28KB Download

Doc sonda bimetallica PTO-PTF ST01 | ST01U9 - Nastro bimetallico con calotta isolante sottile per alte temperature

Caratteristiche del prodotto ST01U9 - Bilame con cappuccio isolante sottile per alte temperature

Esecuzione bimetallica: PT0 / PTF

Area di inserimento: sensore per l'inserimento negli avvolgimenti di macchine rotanti e trasformatori.

Compatto e stabile alla pressione: ideale per l'installazione in uno spazio limitato, molto adatto per il montaggio su e su avvolgimenti.

Affidabilità e durata: pressione di contatto costante su tutto il campo di temperatura; Commutazione molto rapida, quindi bassa influenza dell'arco sui contatti.

Sensibilità alla temperatura: riproducibile Temperatura di commutazione indotta da un disco bimetallico meccanico non resistente scaricato elettricamente.

Velocità: eccellente accoppiamento termico indotto da un dispositivo di commutazione salvaspazio.

Flessibilità: vasto assortimento di fili disponibili per il collegamento.

Procedura del test del vuoto d'aria - Le strisce bimetalliche sono poste in una camera sigillata. - La pressione della camera è ridotta a 30 mbar. - A questa pressione e ad una temperatura compresa tra 18 e 25 ° C le strisce bimetalliche sono immerse in una resina di impregnazione. Le strisce bimetalliche vengono poste lì in queste condizioni per 60 sec. - La pressione viene quindi normalmente stabilizzata a 1 Bar. - 120 sec. successivamente le strisce bimetalliche vengono rimosse dalla resina di impregnazione. - Dopo di che le strisce bimetalliche rimarranno per 2 ore in un forno a una temperatura di 120 ° C per indurire la resina di impregnazione.

La resina utilizzata è del tipo 4VEZS9EF1q prodotta dalla società DURESCO GmbH.

Dati tecnici:

Tensione di esercizio massima: 500 V CA 60 V CC

Tensione / corrente di funzionamento normale: 250 V CA 6 A.

Numero di cicli a 250VAC / 3.0A COS FI 1.0 = 10000

Numero di cicli a 250VAC / 6.0A COS FI 1.0 = 3000

Numero di cicli a 250VAC / 1.0A COS FI 0.45 = 10000

Resistenza di contatto: <50mOhm

Rigidità dielettrica: 2.5KV

Cavo XLPE AWG22 300V se T ° <150 ° C

Cavo teflon FEP AWG24 600V T °> 150 ° C

Cavo Teflon PFA AWG22 600V su richiesta, resistente a 250 ° C

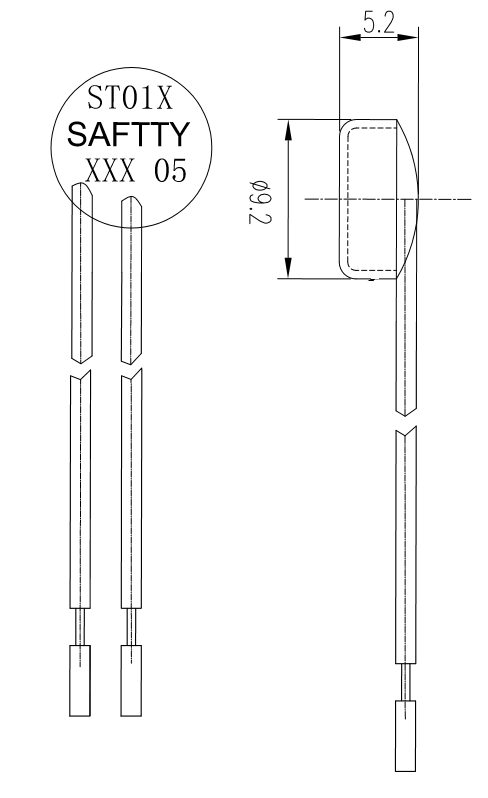

Lunghezze standard del cavo

ST01% 20TECH.PNG

L1 = L4 = 520 +/- 10 millimetri

L2 = L3 = 200 +/- 5 millimetri

L5 = L6 = 55 +/- 5 millimetri
