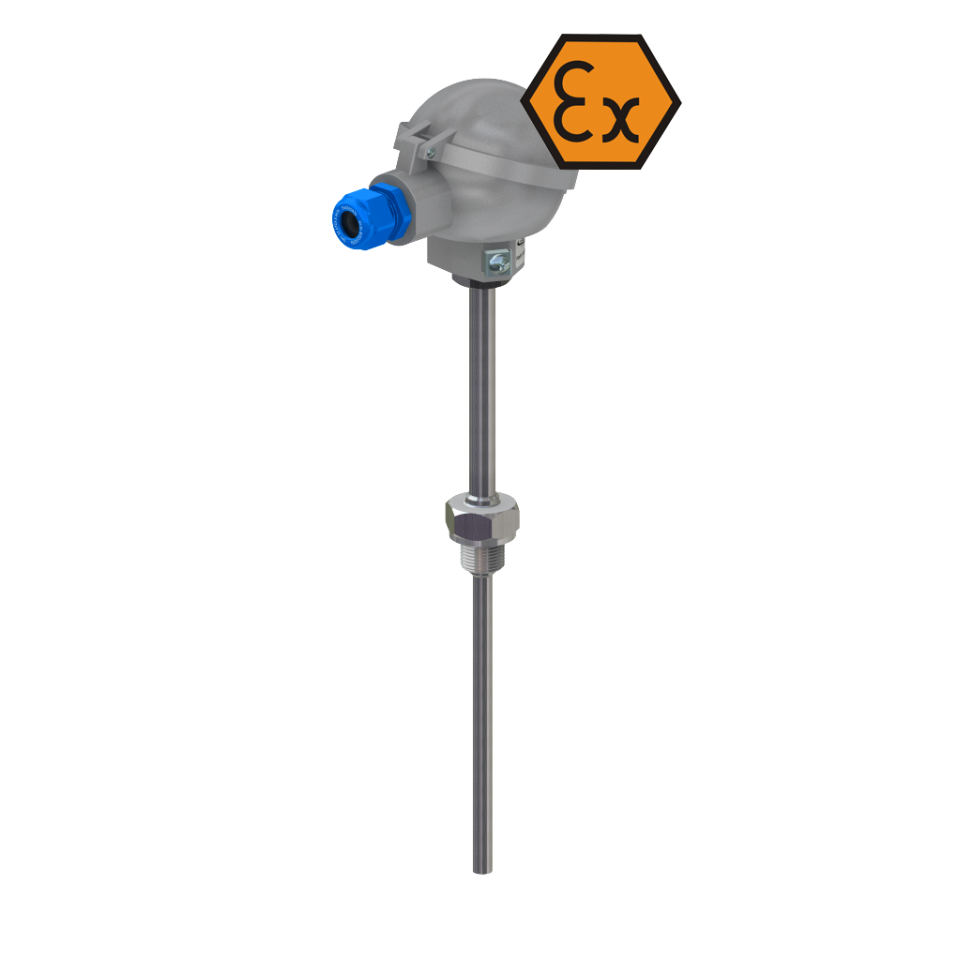

Termoresistenza con testa di connessione, inserto interno, connessione saldata, robusta - ATEX a sicurezza intrinseca

Riferimento GXI-TOPGNR / GXI-APTOPGNR

  • Campo di temperatura di progetto: -200 .. + 550 ° C
  • Impianti di processo tecnologico in tutti i settori
  • Installazione in aree pericolose:
    Gas, vapori, nebbie (G): Zona 0, 1, 2
    Polvere (D): Zona 20, 21, 22
    Miniere: M1

Caratteristiche del prodotto Termoresistenza con testa di connessione, inserto interno, connessione saldata, robusta - ATEX a sicurezza intrinseca

Specificazioni

  • RTD singolo e doppio
  • Inserto di misura a isolamento minerale intercambiabile
  • Attacco al processo saldato al tubo protettivo
  • Diametro tubo di protezione: Ø6, Ø8, Ø9, Ø10 mm
  • Materiale del tubo protettivo: acciaio inossidabile 1.4541 (AISI321) o altro
  • Pressacavo ATEX I M1, II GD, IP65 (diametro cavo Ø5..10mm)
  • Segnale di uscita: RTD o 4..20 mA (opzione)


Descrizione

I termometri a resistenza di questa serie sono progettati per essere avvitati direttamente nel processo, principalmente in serbatoi e tubazioni. Questi termometri sono adatti per fluidi liquidi e gassosi sotto carico meccanico moderato e in condizioni chimiche normali.

Costruzione

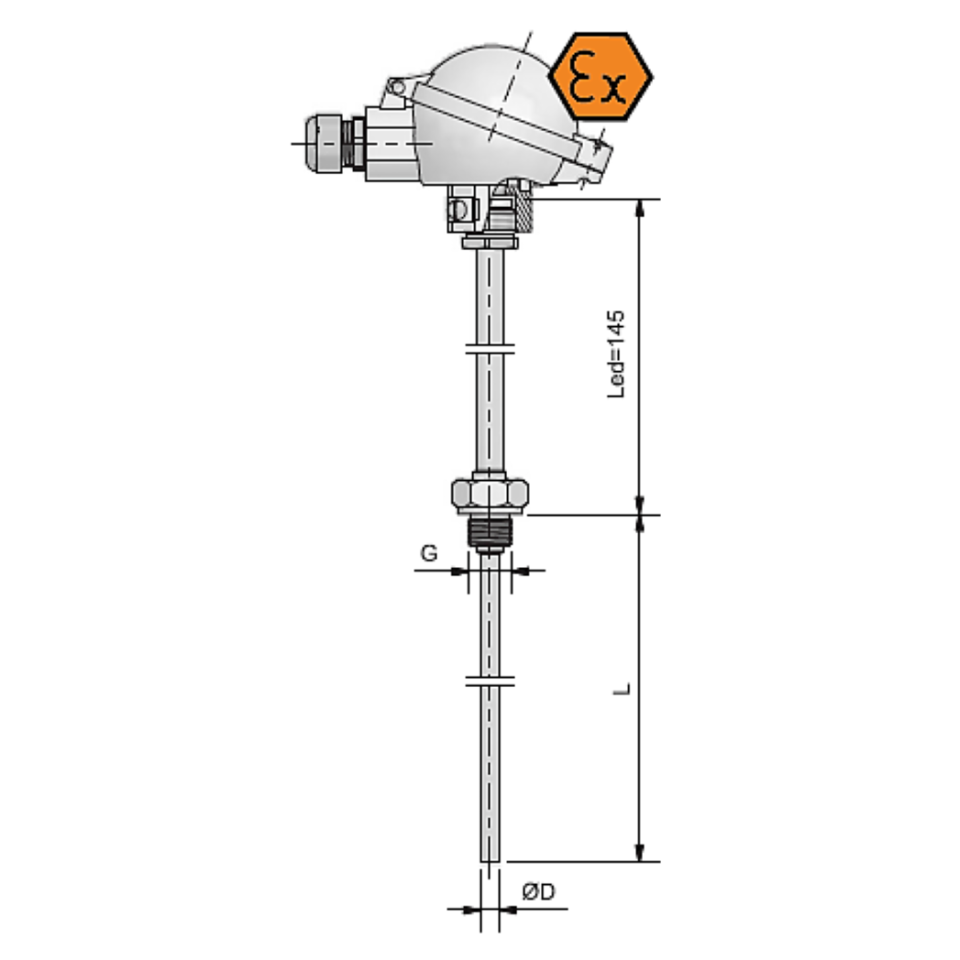

Il sensore è costituito da un inserto di misura intercambiabile, un tubo di protezione esterno (pozzetto termometrico) con collo e una testa di connessione in alluminio dove è possibile il montaggio di un trasmettitore di temperatura con un segnale di uscita 4-20 mA / HART® o Profibus®PA.

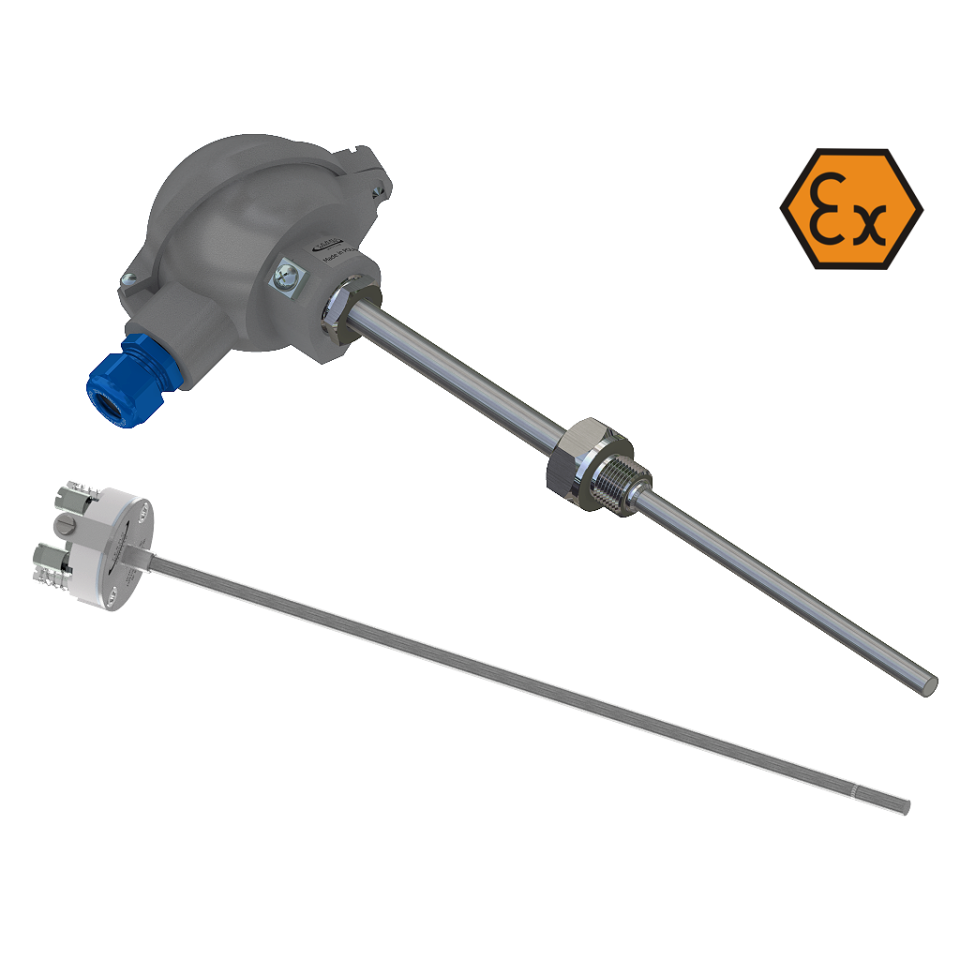

L'inserto di misura è la parte sostituibile del sensore completo che riduce i tempi e i costi di manutenzione del dispositivo di misura installato nell'oggetto. L'attacco a molla dell'inserto di misura fornisce una pressione perfetta sul fondo del tubo protettivo, riduce il tempo di reazione alle variazioni di temperatura e aumenta la precisione di misura e riduce le vibrazioni naturali, evitando così guasti meccanici ed elettrici.

La lunghezza di immersione, la connessione al processo, il design del pozzetto termometrico, la testa di connessione nonché il tipo e il numero di sensori, la precisione e il metodo di connessione possono essere selezionati individualmente per la rispettiva applicazione.

Trasmettitore di temperatura (opzione)

Il trasmettitore è montato all'interno della testa di connessione del sensore: direttamente sull'inserto di misura o nel tappo superiore della testa


Il secondo metodo è vantaggioso perché permette di cambiare velocemente il supporto di misura standard senza dover smontare il trasmettitore; questo significa tempi e costi di manutenzione del sensore ridotti e protezione dei cavi da possibili danneggiamenti. Montaggio di due trasmettitori all'interno della testa di connessione disponibile su richiesta.

Tipo G1 Alluminio, pressacavo Exe M20x1,5, IP68
Tipo G2 Alluminio, pressacavo Exe M20x1,5, IP68
Tipo G5 Alluminio, 2 pressacavi Exe M20x1,5, IP68
Tipo G6 Alluminio, 2 pressacavi Exe M20x1,5, IP68
