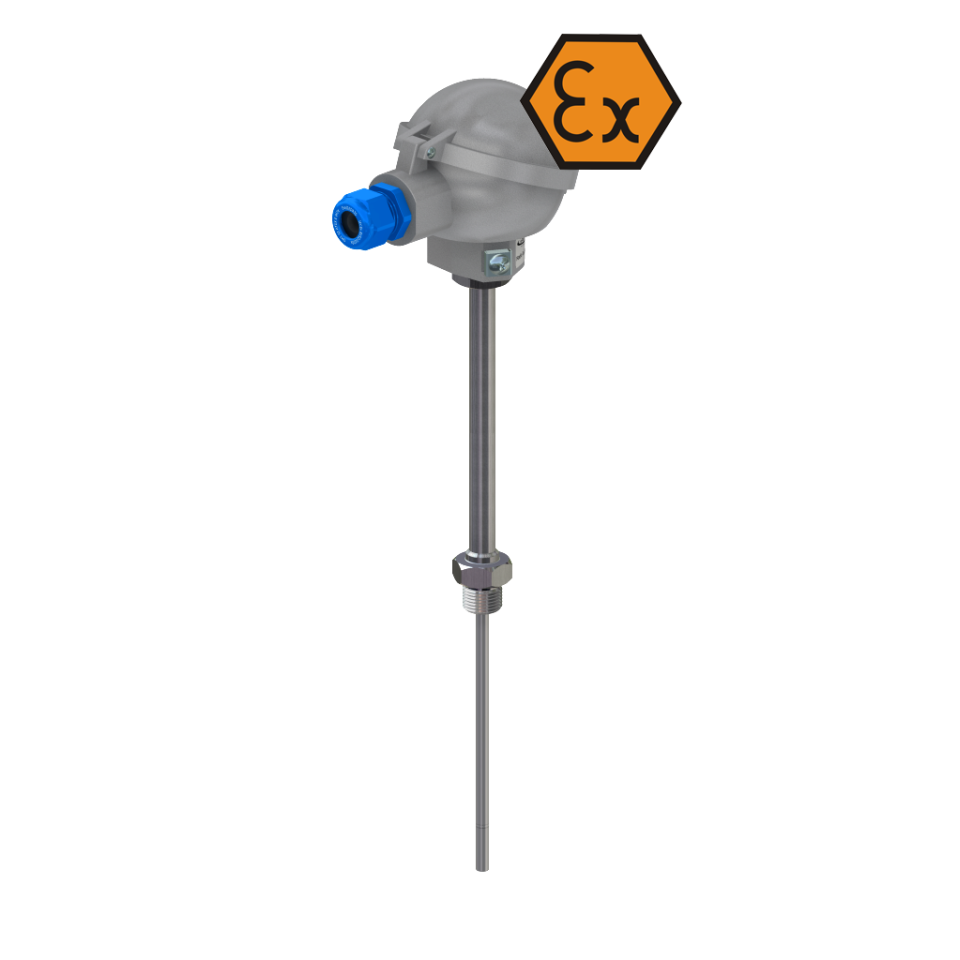

Termoresistenza con testa di connessione, inserto e connessione saldata - ATEX a sicurezza intrinseca

Riferimento GXI-TOPWSR / GXI-APTOPWSR

  • Campo di temperatura di progetto: -200 .. + 550 ° C
  • Particolarmente adatto per applicazioni con vapore e gas con pressioni e temperature di processo elevate
  • Installazione in aree pericolose:
    Gas, vapori, nebbie (G): Zona 0, 1, 2
    Polvere (D): Zona 20, 21, 22
    Miniere: M1

Caratteristiche del prodotto Termoresistenza con testa di connessione, inserto e connessione saldata - ATEX a sicurezza intrinseca

Specificazioni

  • RTD singolo e doppio
  • Inserto di misura a isolamento minerale intercambiabile
  • Progettato per l'installazione in un pozzetto termometrico esterno
  • Pressacavo ATEX I M1, II GD, IP65 (diametro cavo Ø5..10mm)
  • Segnale di uscita: RTD o 4..20 mA (opzione)


Descrizione

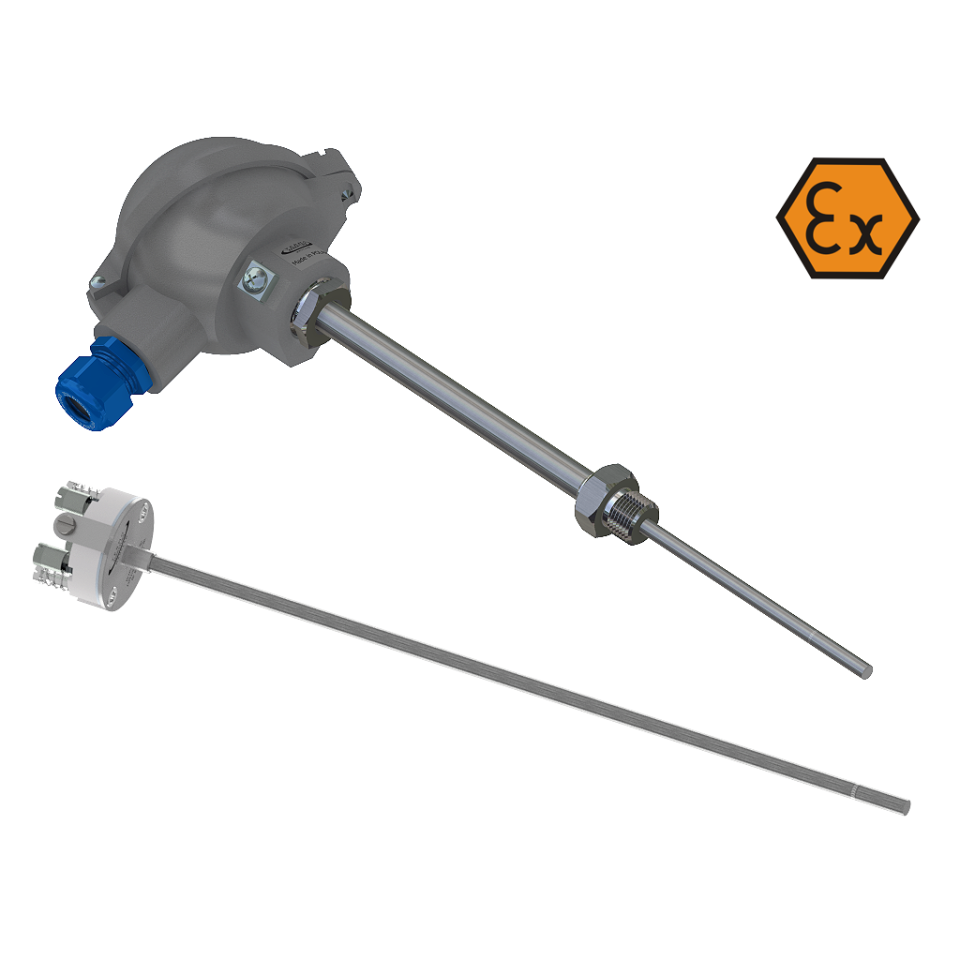

Il sensore è costituito da un inserto di misura intercambiabile, un collo e una testa di connessione in alluminio dove è possibile il montaggio di un trasmettitore di temperatura con un segnale di uscita 4-20 mA / HART® o Profibus®PA.

L'inserto di misura è la parte sostituibile del sensore completo che riduce i tempi e i costi di manutenzione del dispositivo di misura installato nell'oggetto. L'attacco a molla dell'inserto di misura fornisce una pressione perfetta sul fondo del tubo protettivo, riduce il tempo di reazione alle variazioni di temperatura e aumenta la precisione di misura e riduce le vibrazioni naturali, evitando così guasti meccanici ed elettrici.

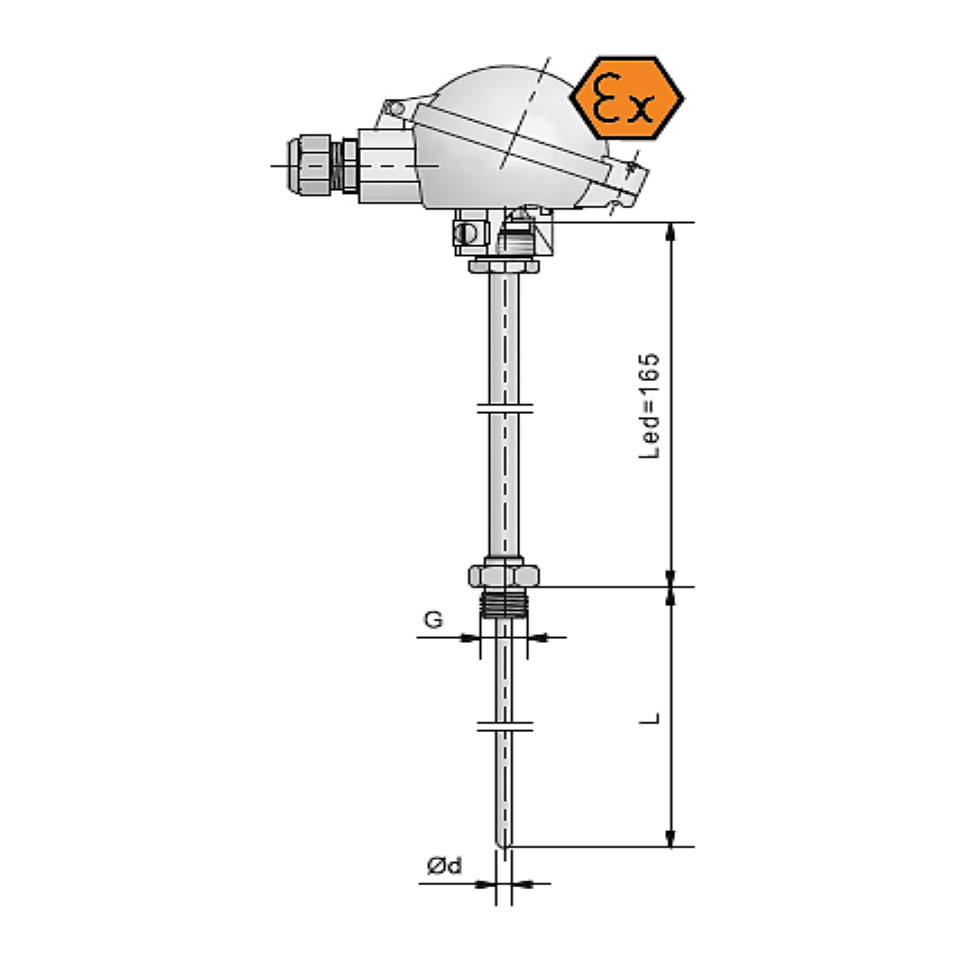

La lunghezza di immersione, il diametro dell'inserto di misura, la testa di connessione nonché il tipo e il numero di sensori, la precisione e il metodo di connessione possono essere selezionati individualmente per la rispettiva applicazione.

Trasmettitore di temperatura (opzione)

Il trasmettitore è montato all'interno della testa di connessione del sensore: direttamente sull'inserto di misura o nel tappo
parte superiore della testa.


Il secondo metodo è vantaggioso perché permette di cambiare velocemente il supporto di misura standard senza dover smontare il trasmettitore; questo significa tempi e costi di manutenzione del sensore ridotti e protezione dei cavi da possibili danneggiamenti. Montaggio di due trasmettitori all'interno della testa di connessione disponibile su richiesta.

Tipo G1 Alluminio, pressacavo Exe M20x1,5, IP68
Tipo G2 Alluminio, pressacavo Exe M20x1,5, IP68
Tipo G5 Alluminio, 2 pressacavi Exe M20x1,5, IP68
Tipo G6 Alluminio, 2 pressacavi Exe M20x1,5, IP68
