Sonda combinata STHPV - Modbus RS485
Riferimento GSTHPV102R
Caratteristiche del prodotto Sonda combinata STHPV - Modbus RS485

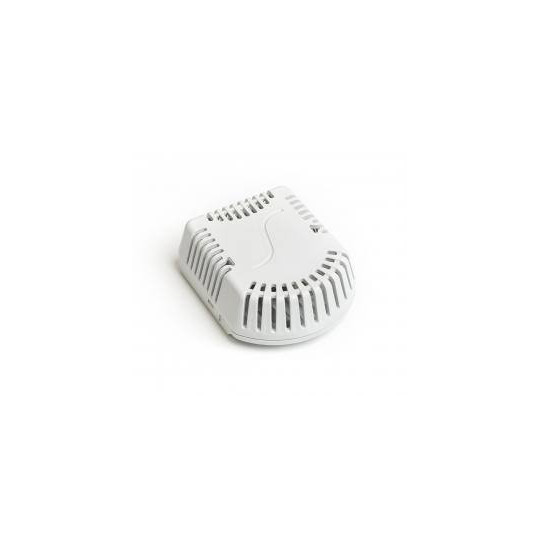

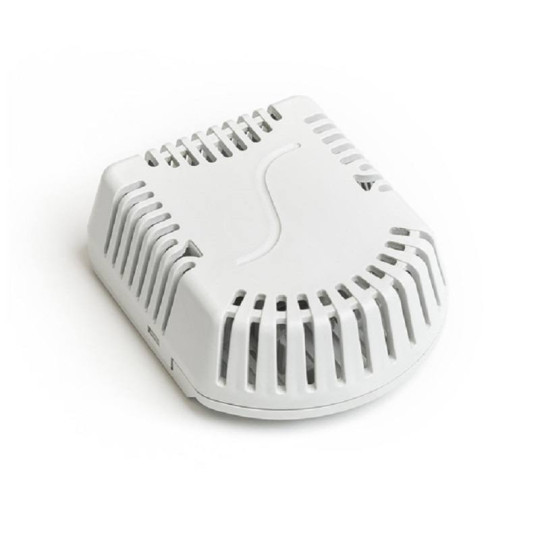

Temperatura combinata, umidità relativa, pressione atmosferica e sensore VOC - STHPV 102 è costituito da una testa in plastica con scanalature in cui è presente un circuito stampato con singoli sensori e trasmettitore per garantire la comunicazione tramite il bus RS 485. La temperatura, l'umidità relativa, la pressione atmosferica e il VOC sono misurati da un sensore interno comune il cui segnale viene elaborato nel microprocessore e convertito in un segnale di uscita MODBUS RTU. Temperatura, umidità relativa, pressione atmosferica e sensore VOC - STHPV 102 è conforme alla classe di protezione IP 30 secondo la norma modificata EN 60529. Design piacevole e materiali di qualità garantiti temperatura, umidità relativa, pressione atmosferica e sensore VOC - STHPV 102 non interferisce nemmeno negli interni soggetti a elevati requisiti estetici. I sensori de temperatura consigliata, umidità relativa, pressione atmosferica e VOC ad un'altezza di 1,5 m sulla parete interna, nell'area di movimento delle persone, lontano da luoghi soleggiati e luoghi colpiti dalla temperatura delle pareti, fonti di calore o illuminazione.Temperatura, umidità relativa, pressione atmosferica e sensore VOC - STHPV 102 è progettato per funzionare in un ambiente chimicamente non aggressivo. Il metodo di utilizzo deve essere selezionato in base alla temperatura e alla resistenza chimica della testa del sensore e dei singoli sensori. Le condizioni operative per garantire il corretto funzionamento del sensore sono:
- Temperatura attorno al sensore: da -30 a 70 ° C, brevemente da -40 a 80 ° C
- umidità relativa: da 0 a 95% (senza condensa)
- pressione atmosferica: da 87 a 110 kPa
| Tipo di sensore | STHPV102 |
| Intervallo di misurazione della temperatura * | - 30 a 70 ° C Da -40 a 80 ° C a breve termine |
| Accuratezza della misurazione della temperatura * | ± 0,5 ° C a 25 ° C ± 1,0 ° C nell'intervallo da 0 a 65 ° C |
| Intervallo di misurazione dell'umidità relativa * | 0 al 95% |
| Precisione della misurazione dell'umidità relativa * | ± 3% tra il 20 e l'80% ± 4,5% tra 0 e 19% e 81-95% |
| Campo di misura VOC (indice IAQ) * | da 0 a 500 |
| Precisione della misurazione VOC * | ± 15% |
| Gamma di misurazione della pressione atmosferica * | Da 300 a 1100 hPa |
| Precisione di misurazione della pressione atmosferica * (nell'intervallo di temperatura da 0 a 65 ° C, nell'intervallo da 300 a 1100 hPa) |
deviazione assoluta: ± 0,12 hPa stabilità della temperatura a lungo termine: ± 1,0 hPa |
| Precisione di misurazione della pressione atmosferica * (intervallo di temperatura da 25 a 40 ° C, intervallo da 700 a 1100 hPa) |
deviazione assoluta: ± 0,12 hPa |
| Segnale di uscita | RS485/MODBUS RTU |
| Tensione di alimentazione | Da 15 a 30 V CC |
| Tensione nominale di alimentazione U n | 24 V DC |
| consumo | massimo: 500 mW tipico: 250 mW |
| Grado di protezione | IP 30 secondo EN 60529, come modificato |
| Dimensioni della testa | 71,9 x 59 x 27 mm |
| Materiale capo | Lexan |
| Hmostnost | min 35 g |
Nota: Il produttore si riserva il diritto di modificare il design e le caratteristiche tecniche dei prodotti.
INSTALLAZIONE E MANUTENZIONE DEL SENSORE
I sensori sono progettati per essere montati su una parete o altra superficie verticale. Per il fissaggio, è necessario preparare i fori necessari per le viti di montaggio utilizzando una dima (fornita con il sensore).
Prima di collegare il cavo di alimentazione, è necessario separare il coperchio perforato dalla base in plastica. Rimuovere il coperchio e inserire il cavo attraverso il foro da 9 mm, applicare la base sulla superficie e avvitare con due viti o bulloni. La lunghezza dei bulloni o delle viti di fissaggio per il fissaggio deve essere scelta in base allo spessore della base in plastica. Collegare il cavo di alimentazione ai terminali secondo la sezione "Cablaggio". Schema: posizionare il coperchio forato sulla base fissa e bloccarlo facendo clic su di esso. Dopo l'installazione e il collegamento al dispositivo di misurazione elettrico, il sensore è pronto per l'uso. Il sensore non richiede alcuna manutenzione particolare.
